Jateadoras de Esteira Contínua de Aço ou Borracha

Jateadoras de Esteira Contínua de Aço ou Borracha

A Cym Materials SA  da Argentina e a Metalcym do Brasil oferecem aos seus clientes uma ampla variedade de equipamentos para jateamento de cinta transportadora de passagem contínua ajustando-se  a todas as necessidades e,  graças ao seu exclusivo desenho, asseguram uma  alta produtividade com baixo custo operativo

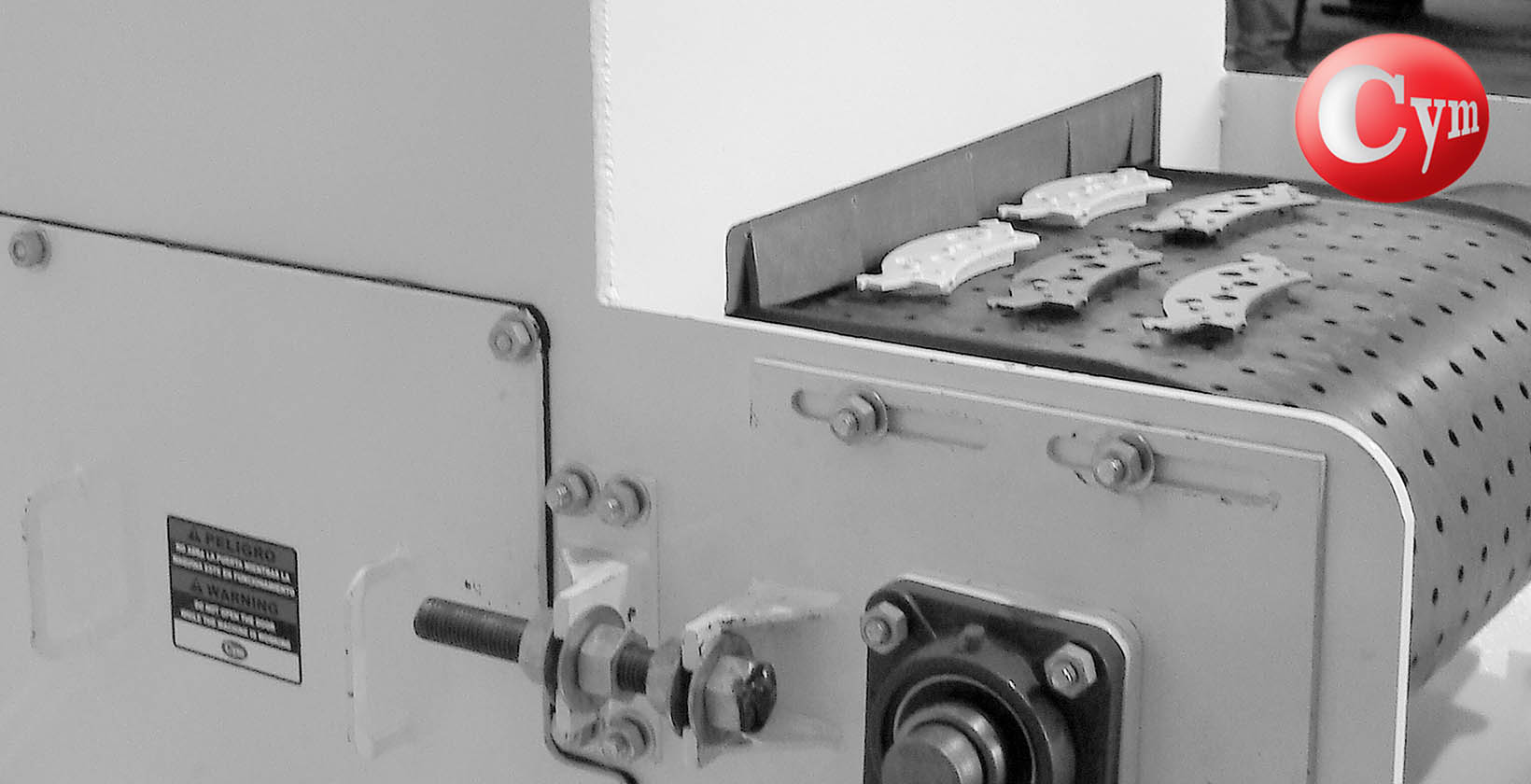

Os equipamentos de jateamento de cinta contínua, são muito simples de operar , sendo  usados  entre outras aplicações, para tratamento de superfícies de ladrilhos, marmores, granito, pastilhas de freio, peças injetadas de  alumínio, a limpeza e preparação de superfícies  onde serão aplicados  posteriormente revestimentos  (tinta, borracha, etc.).



Dependendo do tipo de aplicação, as jateadoras de cinta contínua   podem  ser equipadas  com esteira de aço (Mesh Belt) ou  esteira de borracha.

diagrama-granallado-cinta-continua-cym

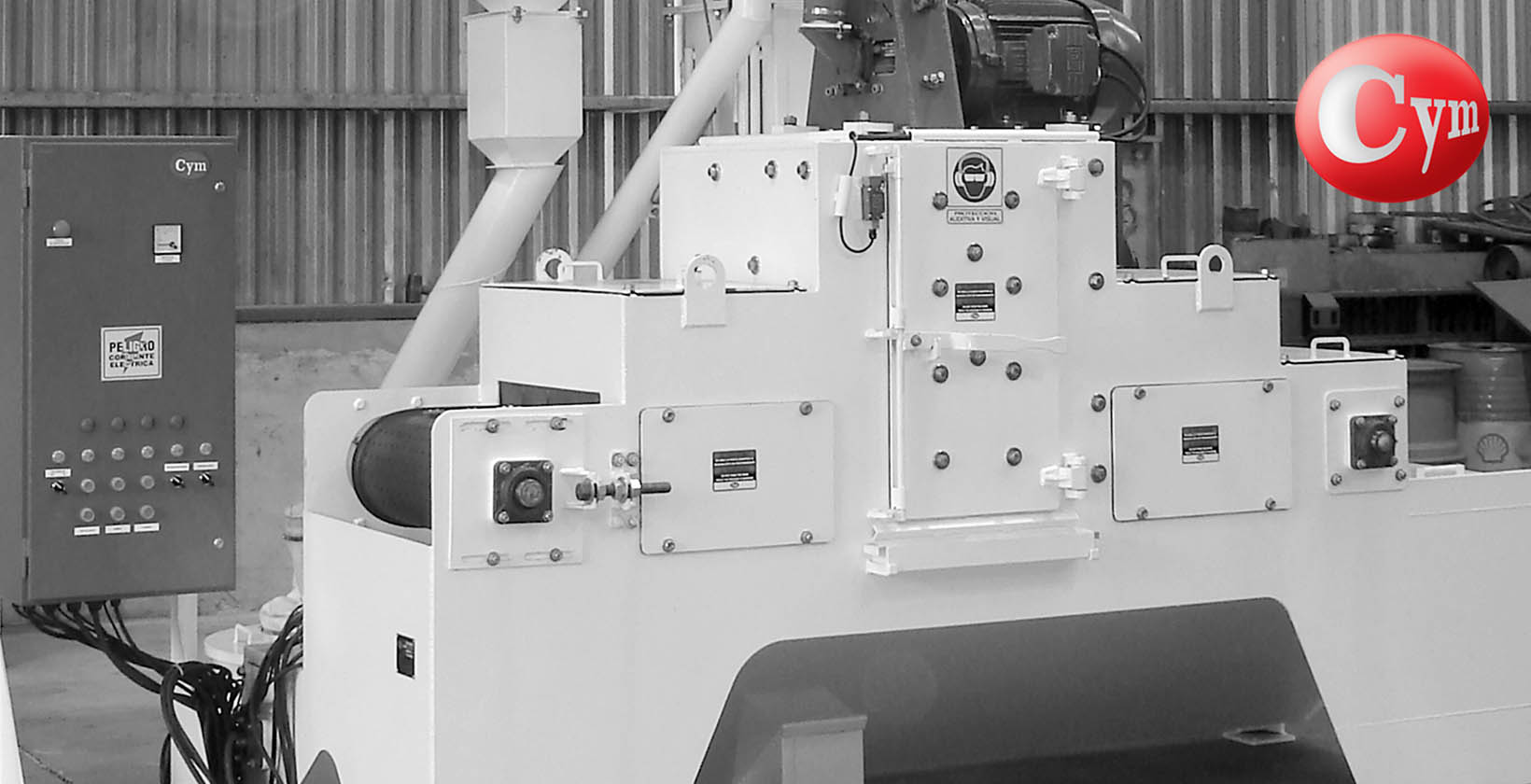

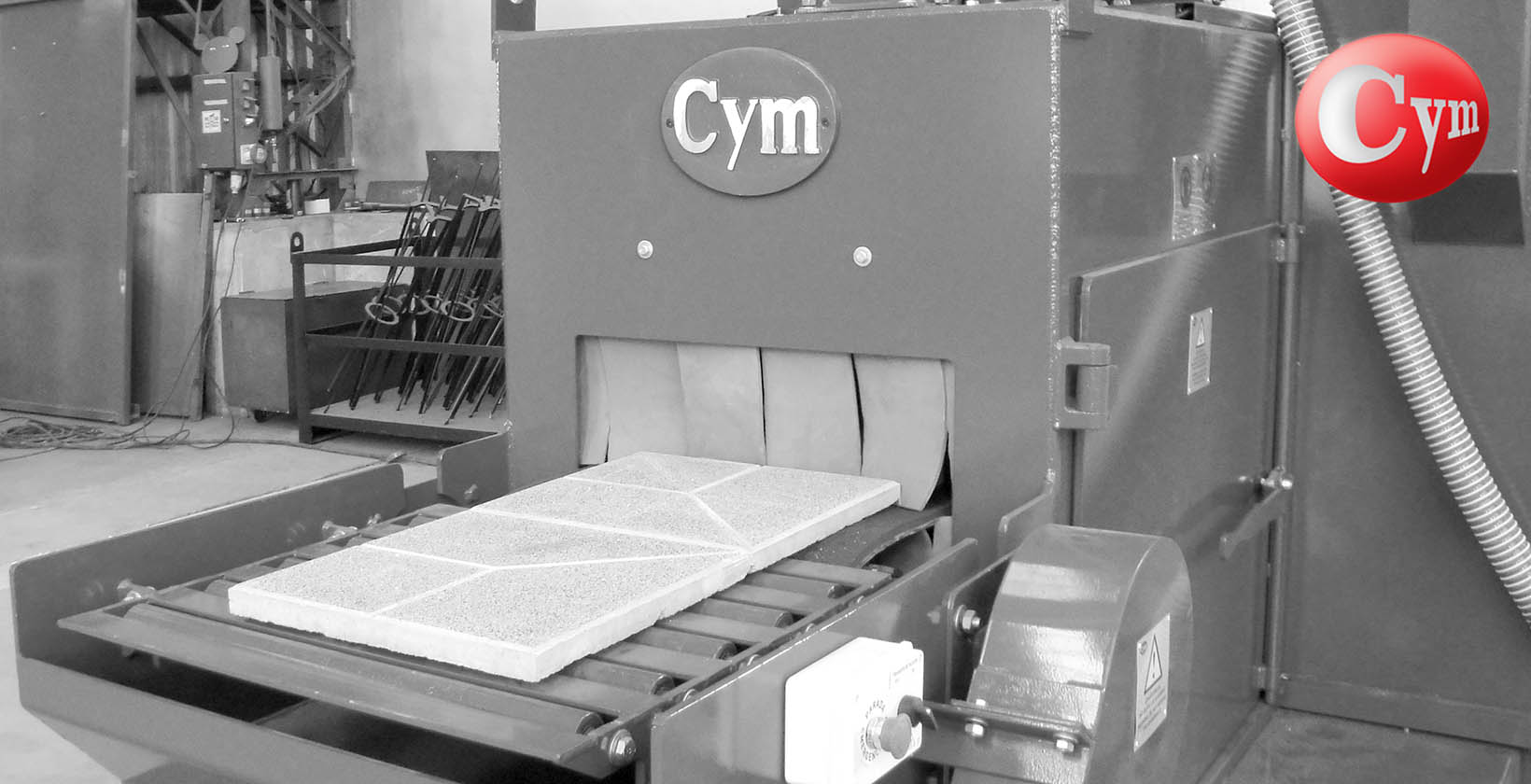

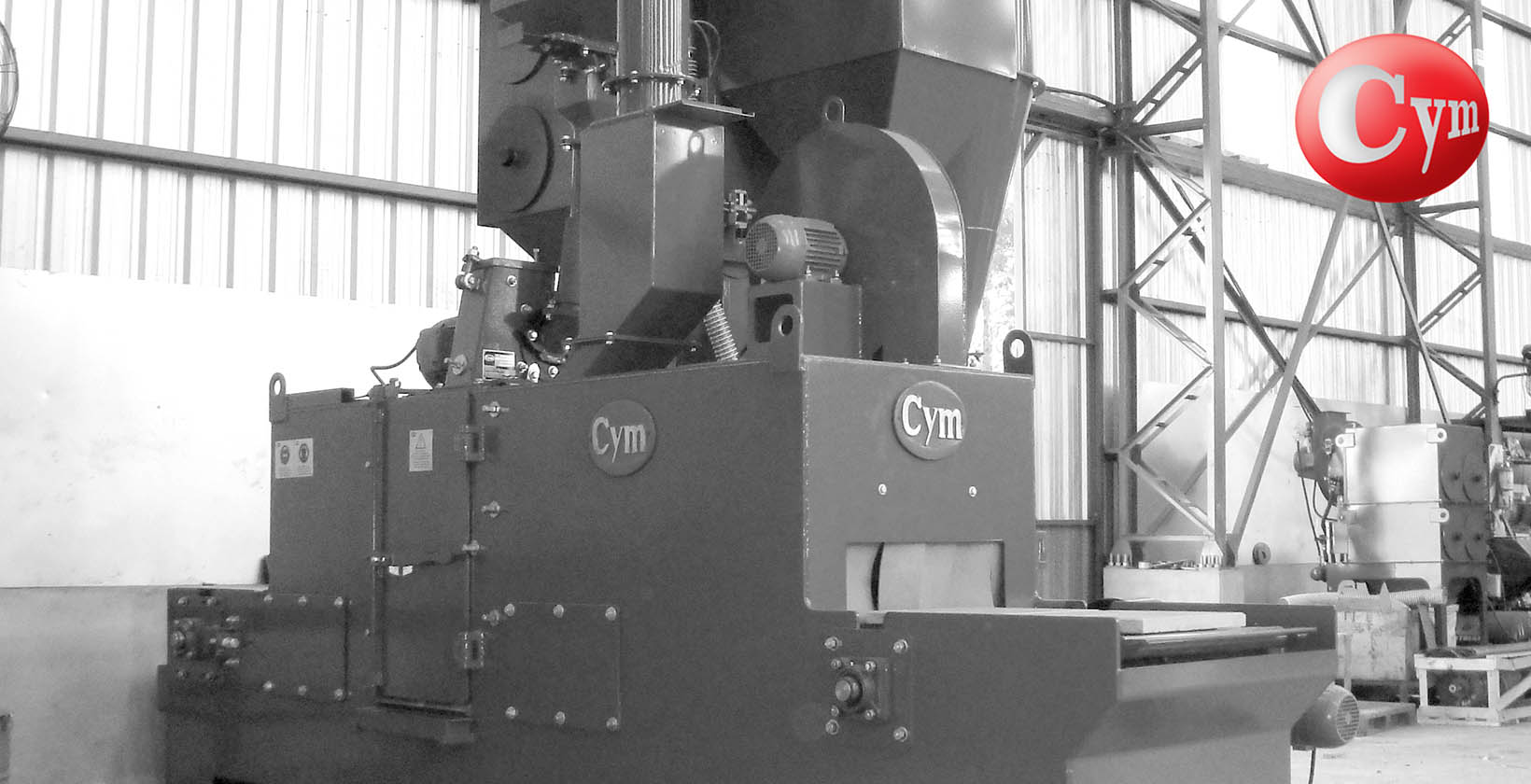

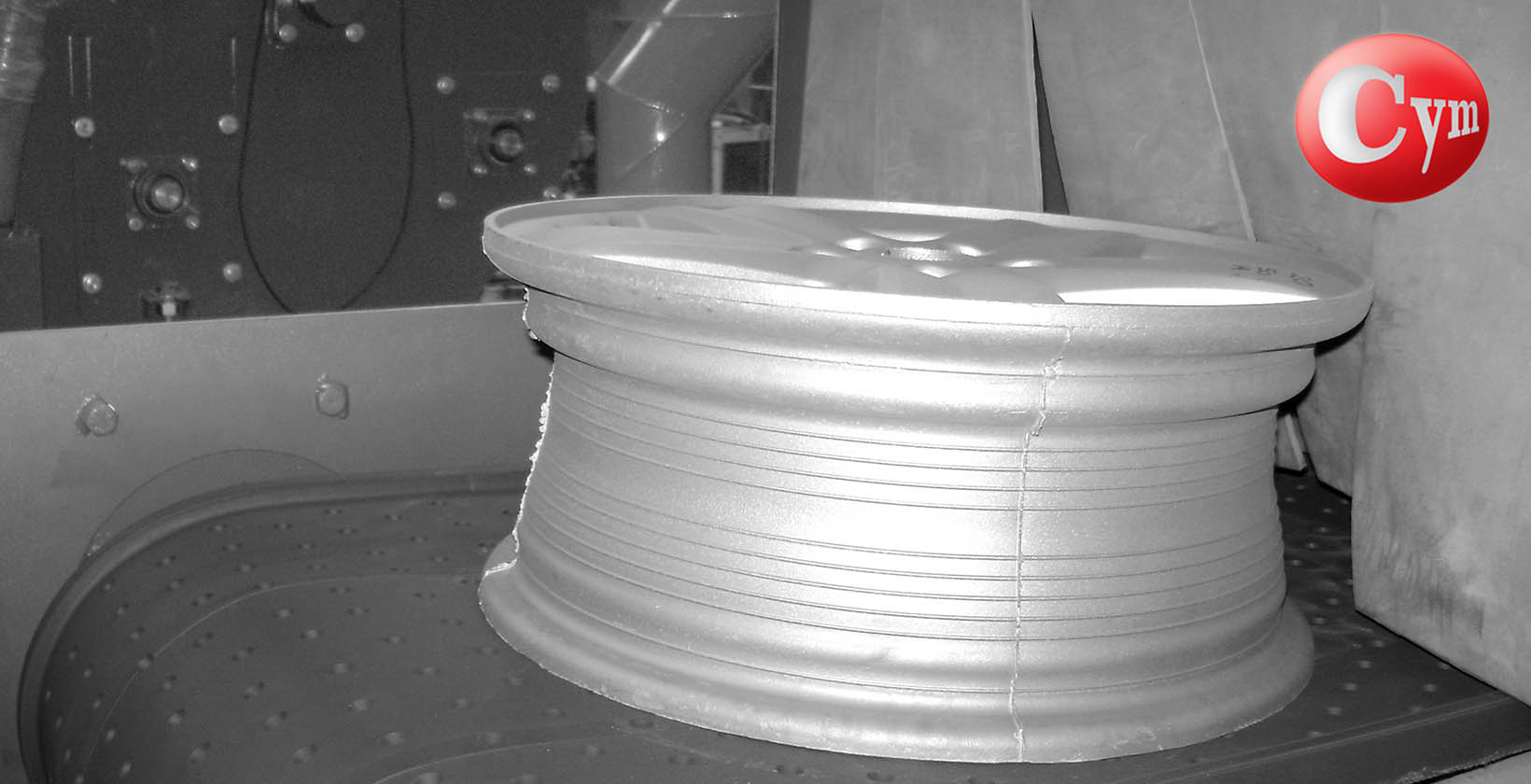

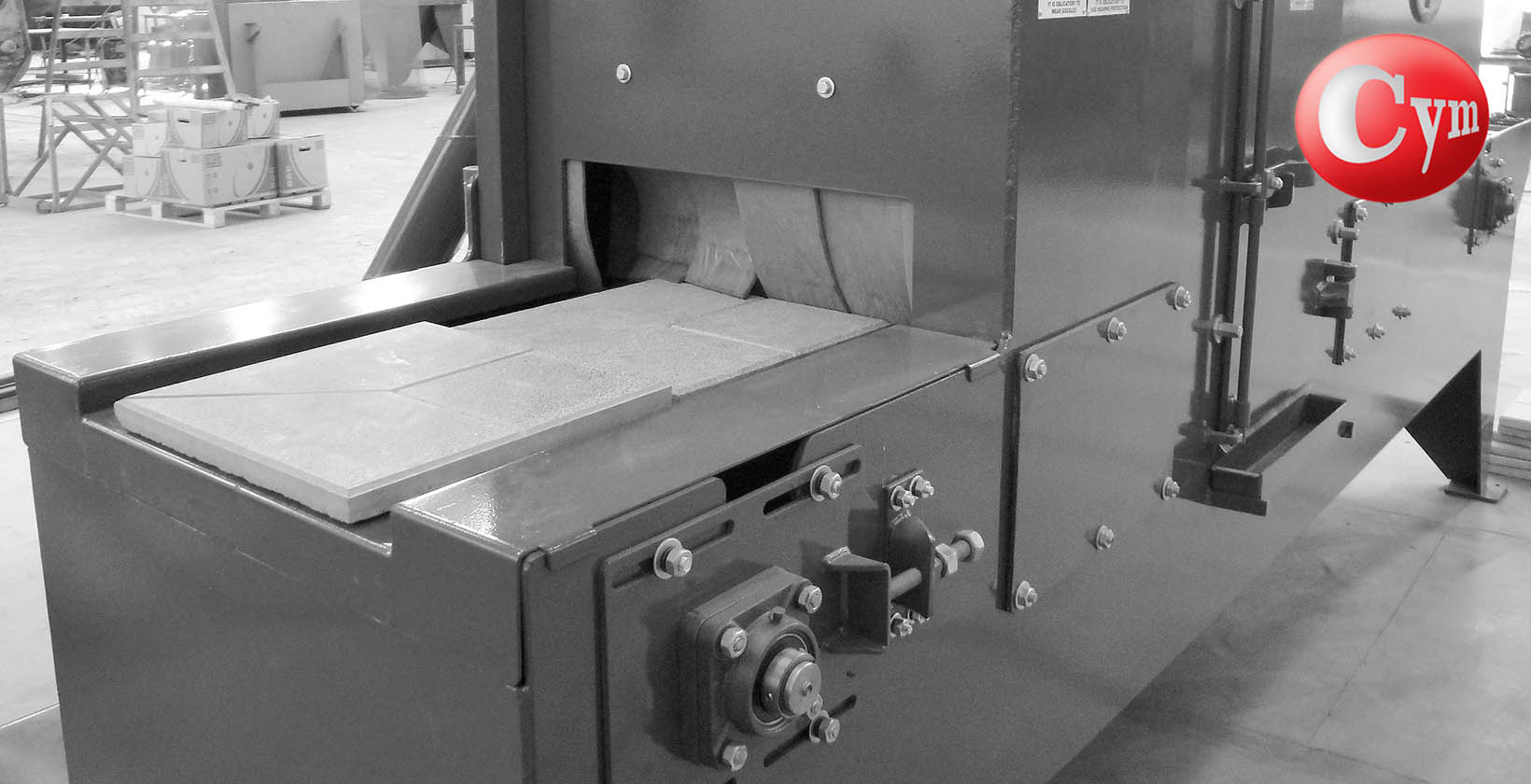

As esteiras de borracha: possuem  turbinas superiores e permitem o jateamento das peças de uma face por vez. Esses equipamentos entre  eoutras aplicações são utilizados para dar  rugosidade em placas  de mármore ou granito (anti-aderente) e em outros casos  se consegue um efeito de envelhecimento



diagrama-granallado-de-cinta-continua-mesh

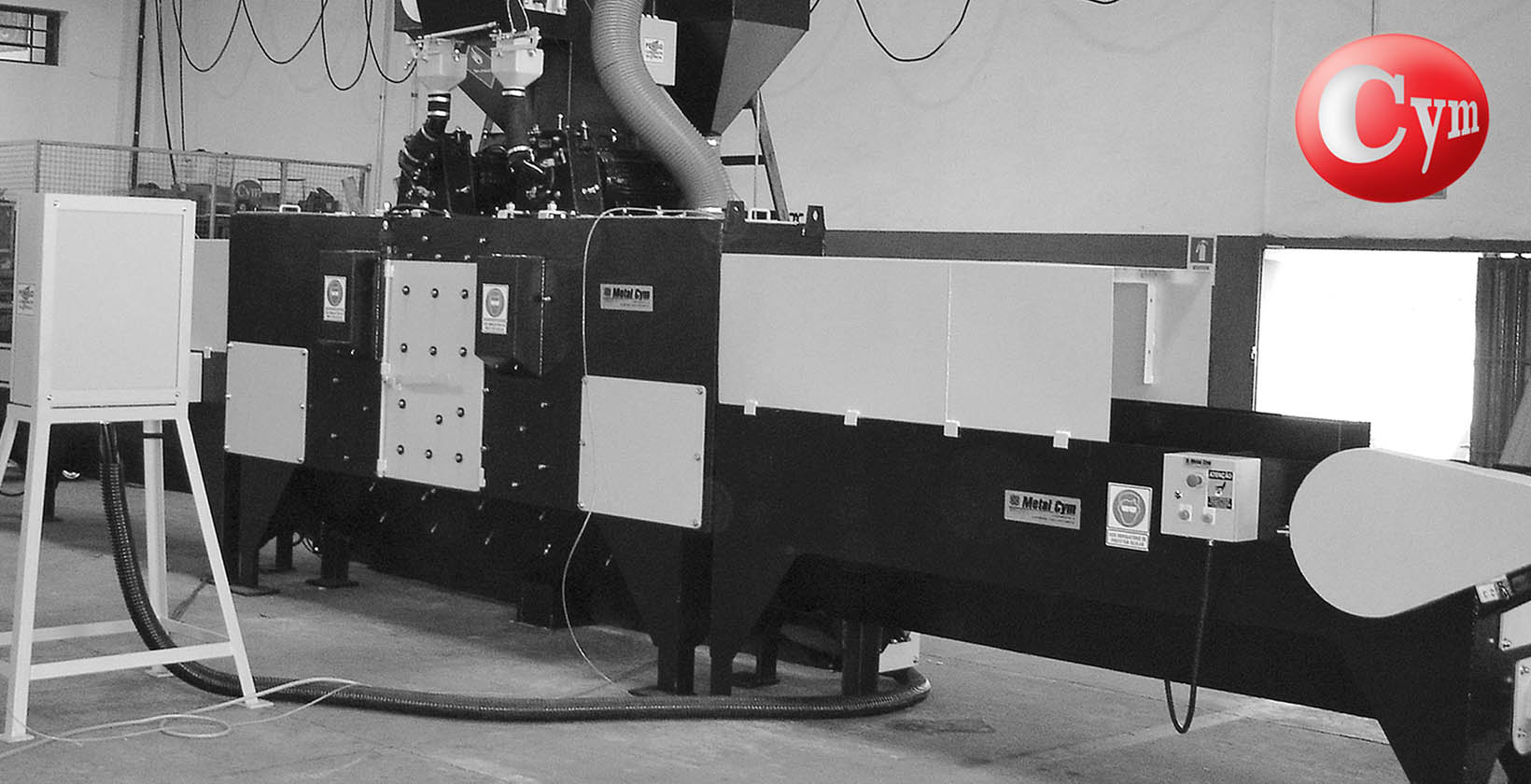

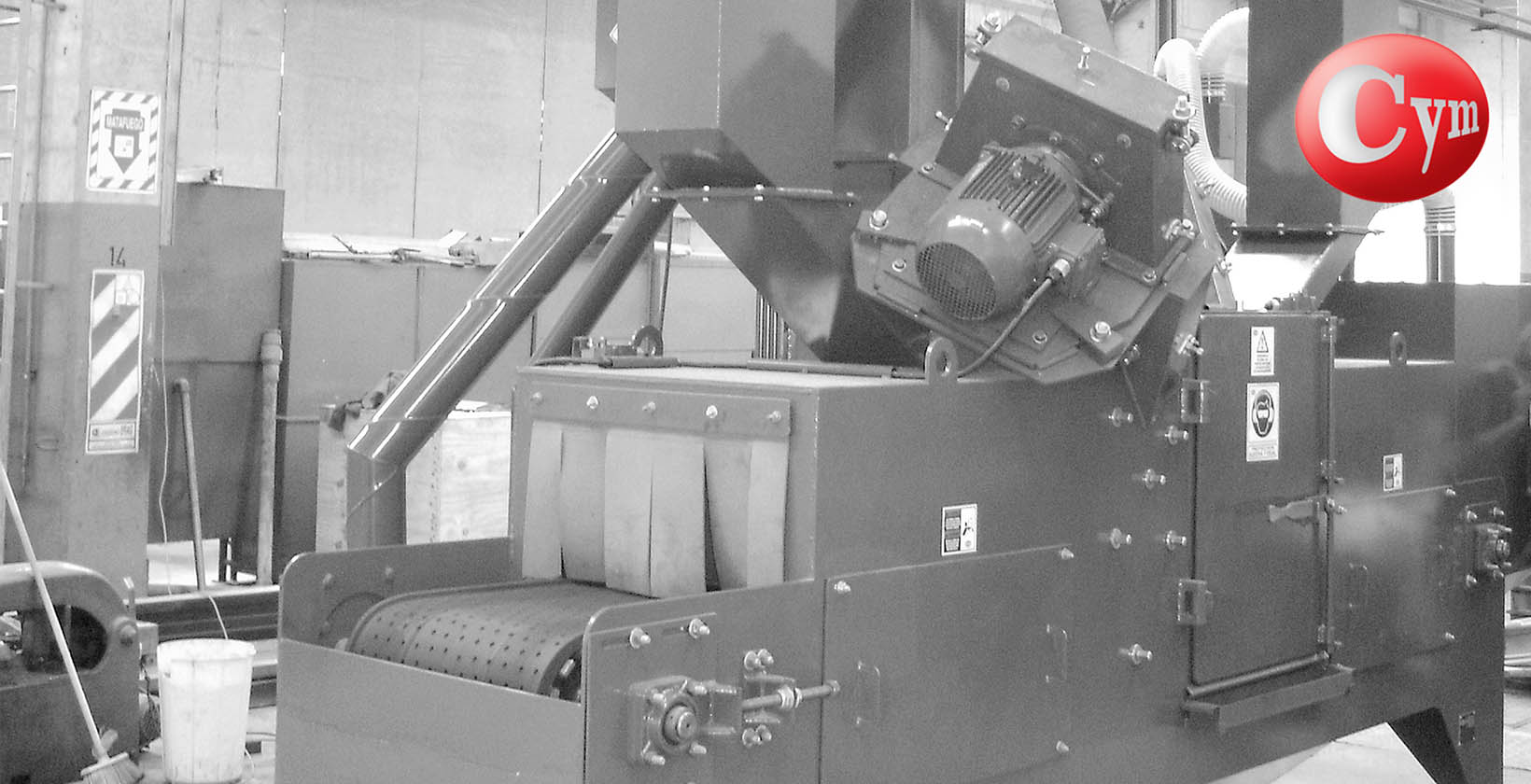

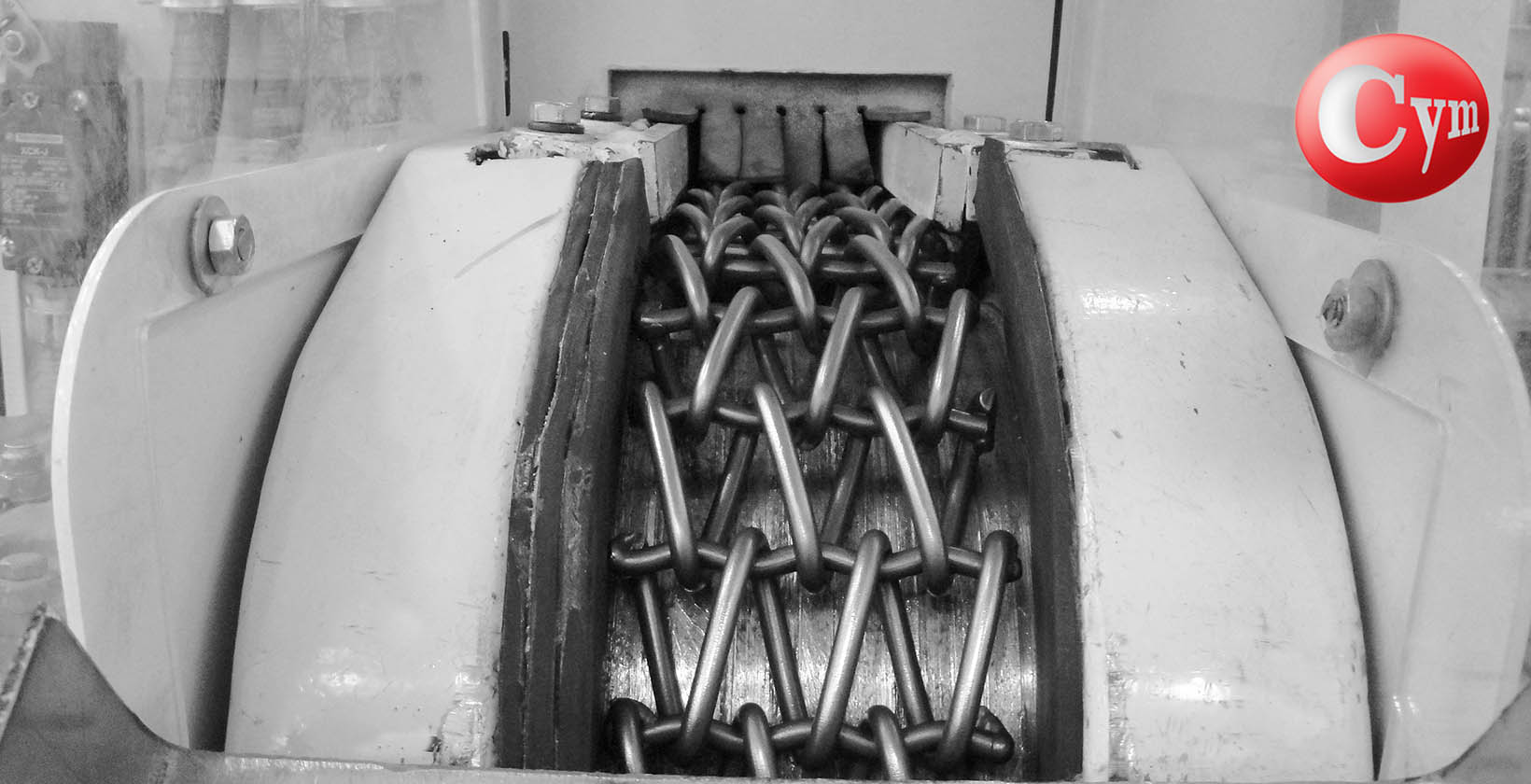

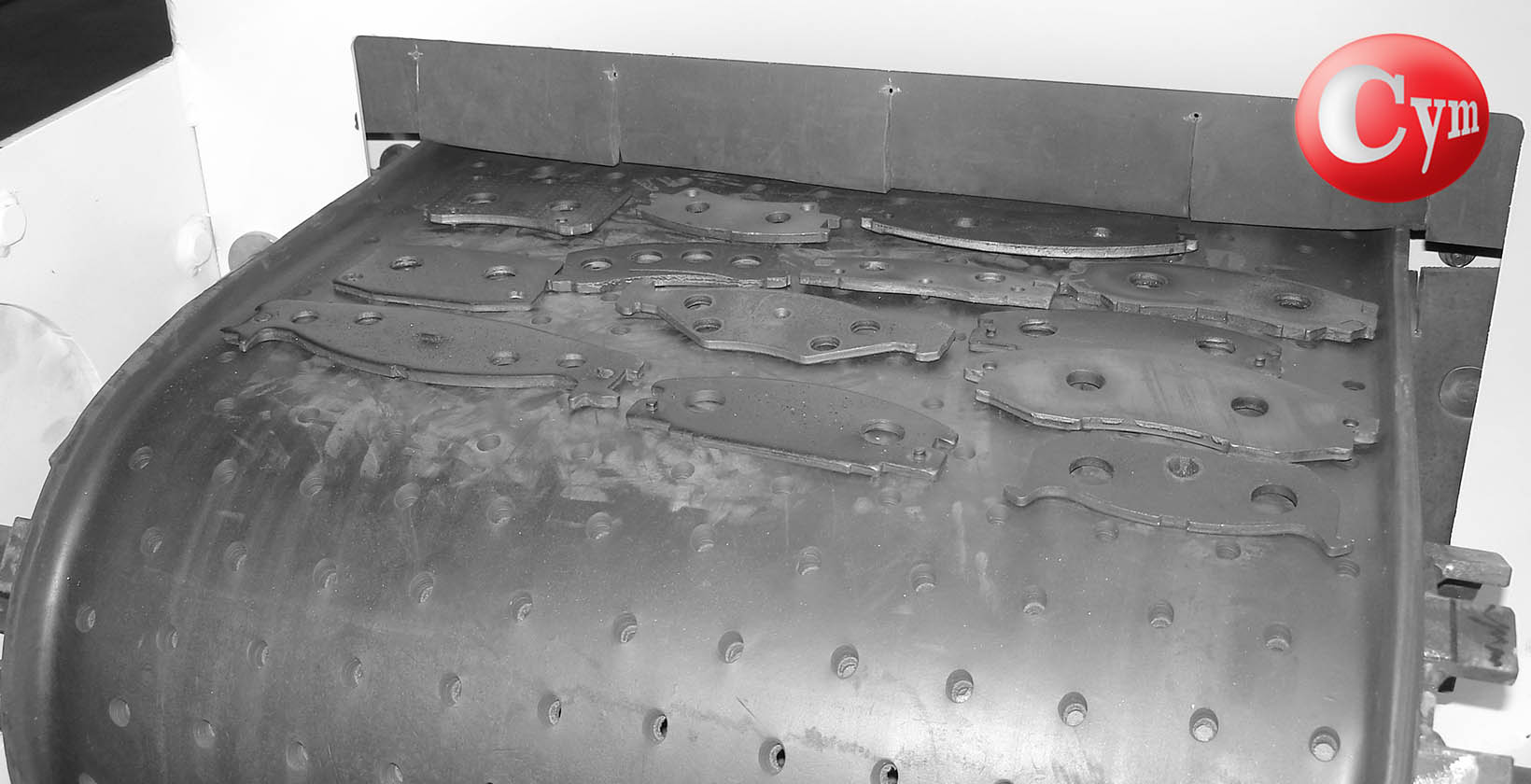

As esteiras de aço manganês permite a colocação de turbinas tanto na parte  superior como na  inferior do equipamento, jateando toda a  peça, numa única passagem, estes equipamentos são muito  utilizados para o jateamento de peças  de ligas leves injetadas (de alumínio, zamak, etc)  A impulsão do abrasivo é realizado  por turbinas centrífugas e,  dependendo do tamanho do material a  ser jateado  ou a velocidade de trabalho  requerida  varia a quantidade de turbinas de cada euipamento.



Características  mais  importantes de fabricação

  • Gabinetes  robustos com  portas para manutenção de  dimensões amplas.
  • Esteiras de borracha ou de aço manganes de alta resistência ao desgaste
  • Turbinas de jateamento  bi-direcionais para a impulsão do abrasivo

granalladora-de-cinta-continua-de-goma-cym

    • Carcaça de  turbina (invólucro) fabricada  com chapas de aço manganês  junto com um  revestimento interno completo intercambiavel   fabricados em   fundição de alta  resistência ao desgaste, formando junto com a carcaça  uma dupla  parede  resistente a abrasão.



    • Roda de turbina, rotor, caixa de contrôle fabricados com fundição de alto cromo “de longa duração”



    • Sistema de posicionamento e fixação da caixa de controle especial evitando o risco de efetuar uma incorreta regulagem do ponto quente.  Desta forma garante que ao realizar uma manutenção o operador  não monte esta peça em outra posição que não seja a correta, o que iria provocar um desgaste prematuro do revestimento interno da turbina, perda de  produção, diminuição da qualidade de jateamento, etc.



    • Vedação de granalha tipo labirinto entre o manchão de acoplamento do motor e a carcaça da turbina, eliminando perdas de granalha possibilitando montar as turbinas em qualquer posição, mesmo com o eixo na vertical.



    • Montagem direto da roda de turbina ao eixo do  motor



  • Sistema de limpeza do abrasivo de alta eficiencia e de simples regulagem, permite manter um correto mix operativo durante a operação de jateamento

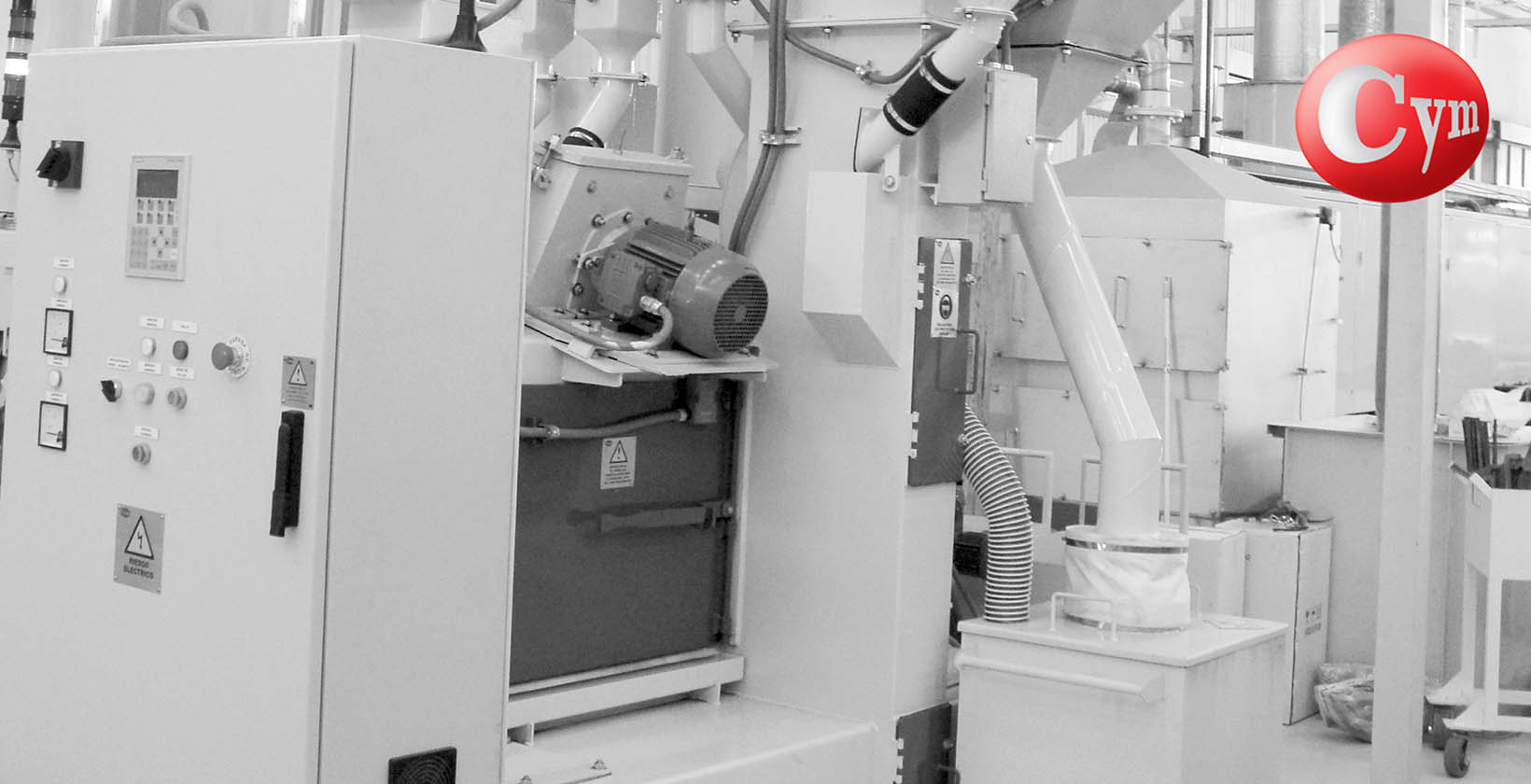

  • Coletores de pó com alto nível de retenção de partículas e diferentes opcionais conforme as necesidades –  sistema apaga incêndio, anti-explosão,  filtros úmidos, plataformas de manutenção, etc



  • Painel de comando e componentes elétricos – fabricados conforme as necesidades do usuario, de acordo com as  normas IEC, Nema, UE



  • Sistema automático de carga e descarga de peças





Projetos Especiais

Caso o equipamento que necessite não se encontra nestas  páginas, por favor entre em contato com nosso departamento de engenharia e vendas, para que  possam ajudá-los a desenvolver o melhor equipamento que satisfaça  as suas necessidades, buscando reduzir seus custos operativos  e aumentar a rentabilidade em seus sistema  de produção.
