Jateadoras de Esteira Rotativa ou Tumblast

Jateadoras de Esteira Rotativa ou Tumblast

A Cym Materials SA da Argentina e a Metalcym do Brasil oferecem a seus clientes uma ampla variedade de equipamentos  para jateamento de esteira  rotativa, ajustando-se  a cada necessidade e,  graças ao seu desenho  exclusivo, asseguram uma alta produtividade com baixo custo operativo.



Dentro da família de equipamentos para jateamento, os de esteira  rotativa  são os mais universais, que por sua concepção, permitem de forma eficiente realizar jateamento de peças a granel de diferentes processos e tamanhos.



Os equipamentos de jateamento de esteira rotativa, são muito simples de operar , sendo  usados  entre outras aplicações, para os trabalhos de retirada de areia, resíduos de peças de fundição ferrosas e não ferrosas , peças forjadas ; rebarbação de peças de aço, plástico ou de borracha; limpeza de peças com tratamento térmico; limpeza e preparação de superfícies onde serão aplicados  revestimentos posteriores (tintas, borracha, etc).



Ciclo de Operação

Estes equipamentos são muito simples de operar e são projetados para trabalhar em processos de lotes. O trabalho começa com o carregamento das peças  sobre a esteira rotativa  podendo  ser realiza manualmente ou através do carregador de peças



Em seguida, o operador fecha a porta dando inicio ao ciclo de jateamento.  As turbinas e a esteira começam a girar. O giro da esteira produz uma rotação constante nas peças para que todas fiquem expostas ao fluxo da granalha arremessada  pelas turbinas.



Uma vez terminado o ciclo de jateamento, o equipamento se desliga automaticamente, permitindo que a porta seja aberta  para o descarregamento d as peças , girando a esteira em sentido inverso ao de trabalho.  Uma vez liberado está disponível para processar um novo lote de peças.



As características mais importantes de fabricação  dos equpamentos de esteira rotativa  LT

  • Ampla gama de capacidades de carga que vão desde  20 litros a  900 litros



  • Equipados  com uma ou duas  turbinas conforme o modelo de equipamento.



diagrama-granallado-cinta-rotativa-una-turbina-cym

  • Os equipamentos  de 20lts  até 60lts de capacidade de carga possuem uma única turbina de jateamento.

diagrama-granallado-cinta-rotativa-dos-turbina-cym





  • Equipamentos de 130lts até 900 litros de capacidade de carga possuem duas turbinas que  permitem  jatear  peças com diferentes ângulos de ataque ,melhorando substancialmente o rendimento dos  equipamentos.





  • Gabinetes robustos com portas para carga de peças e,  porta traseira para manutenção de amplas  dimensões



  • Revestimento interno de alta resistência ao desgaste



  • Dependendo do tipo de aplicação os equipamentos de esteira podem ser equipados  com esteira de aço ou de borracha especial.

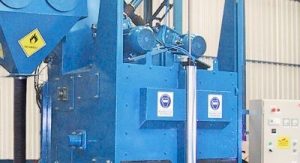

granalladora-de-cinta-rotativa-dos-turbinas-cym

  • Turbinas  de jateamento bi-direcionais  para impulsão do abrasivo
    • Carcaça de  turbina (invólucro) fabricada  com chapas de aço manganês  junto com um  revestimento interno completo intercambiavel   fabricados em    fundição de alta  resistência ao desgaste, formando junto com a carcaça  uma dupla  parede  resistente a abrasão.
    • Roda de turbina, rotor, caixa de contrôle fabricados com fundição de alto cromo “de longa duração”
    • Sistema de posicionamento e  fixação da caixa de controle especial evitando o risco de se efetuar uma incorreta regulagem do ponto quente.   Desta forma garante que ao realizar uma manutenção o operador  não monte esta peça em outra posição que não seja a correta, o que iria provocar um desgaste prematuro do revestimento interno da turbina, perda de  produção, diminuição da qualidade de jateamento, etc.
    • Vedação de granalha tipo labirinto entre o manchão de acoplamento do motor e a carcaça da turbina, eliminando perdas de granalha   possibilitando montar as turbinas em qualquer posição, mesmo com o eixo na vertical.
    • Montagem  direta  da roda da turbina ao  eixo do motor



  • Sistema de limpeza do abrasivo de alta eficiencia e de simples regulagem, permite manter um correto mix operativo durante a operação de jateamento



  • Coletores de pó com alto nível de  retenção de partículas e diferentes opcionais conforme as necesidades –  sistema apaga incêndio, anti-explosão,  filtros úmidos, plataformas de manutenção, etc



  • Painel de comando e componentes elétricos – fabricados conforme as necesidades do usuario,  conforme normas  IEC, Nema, UE



  • Sistemas de carga e descarga automática de peças

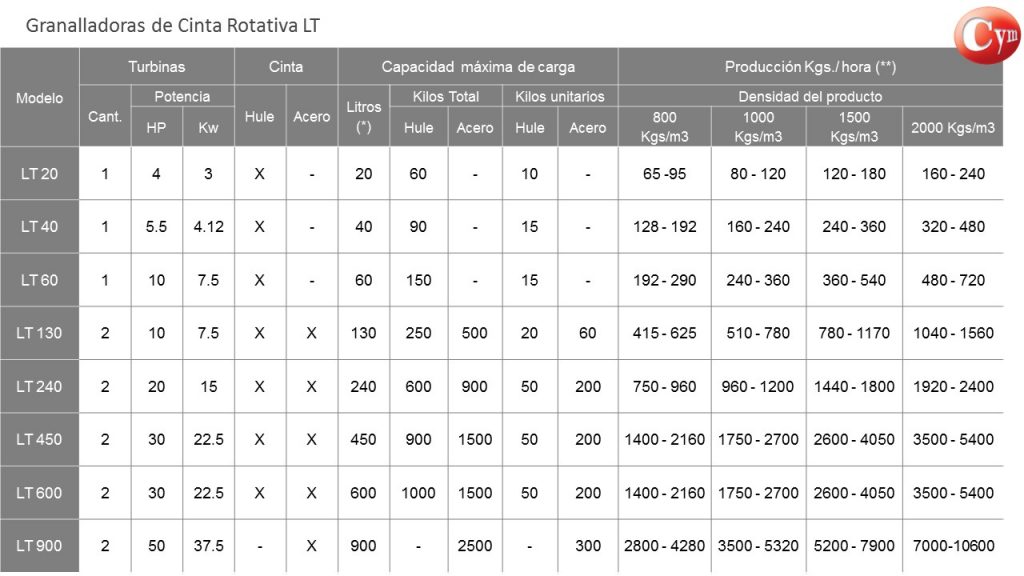

Detalhes técnicos



granalladora-de-cinta-rotativa-detalles-tecnicos-cym

Nota
(*) O valor litros de carga útil dos diferentes modelos pode variar de acordo com  o tipo de peças a ser jateada.
(**) Cálculos de produção (kg / h) são estimados,  podendo variar de acordo com a densidade das peças a serem jateadas(kg / m3). Os valores mencionados tambem podem variar, de acordo com  a quantidade de carepas, pinturas, areia, óxidos e  o grau de acabamento \que se deseja conseguer  no processo de jateamento

Projetos Especiais

Caso o equipamento que necessite não se encontra nestas  páginas, por favor entre em contato com nosso departamento de engenharia e vendas, para que  possam ajudá-los a desenvolver o melhor equipamento que satisfaça  as suas necessidades, buscando reduzir seus custos operativos  e aumentar a rentabilidade em seus sistema  de produção.
