A Cym Materiais da Argentina e a Metalcym do Brasil fabricam equipamentos de jateamento  de carga suspensa  em ganchos para uma grande  variedade de peças.  Processos por lotes (linha CAB) ou túneis de passagem contínua (linha TUN) permitem selecionar o equipamento correto para cada aplicação assegurando uma alta produtividade com  baixo custo operativo.

diagrama-granallado-ganchos-y-tuneles-continuos-cym

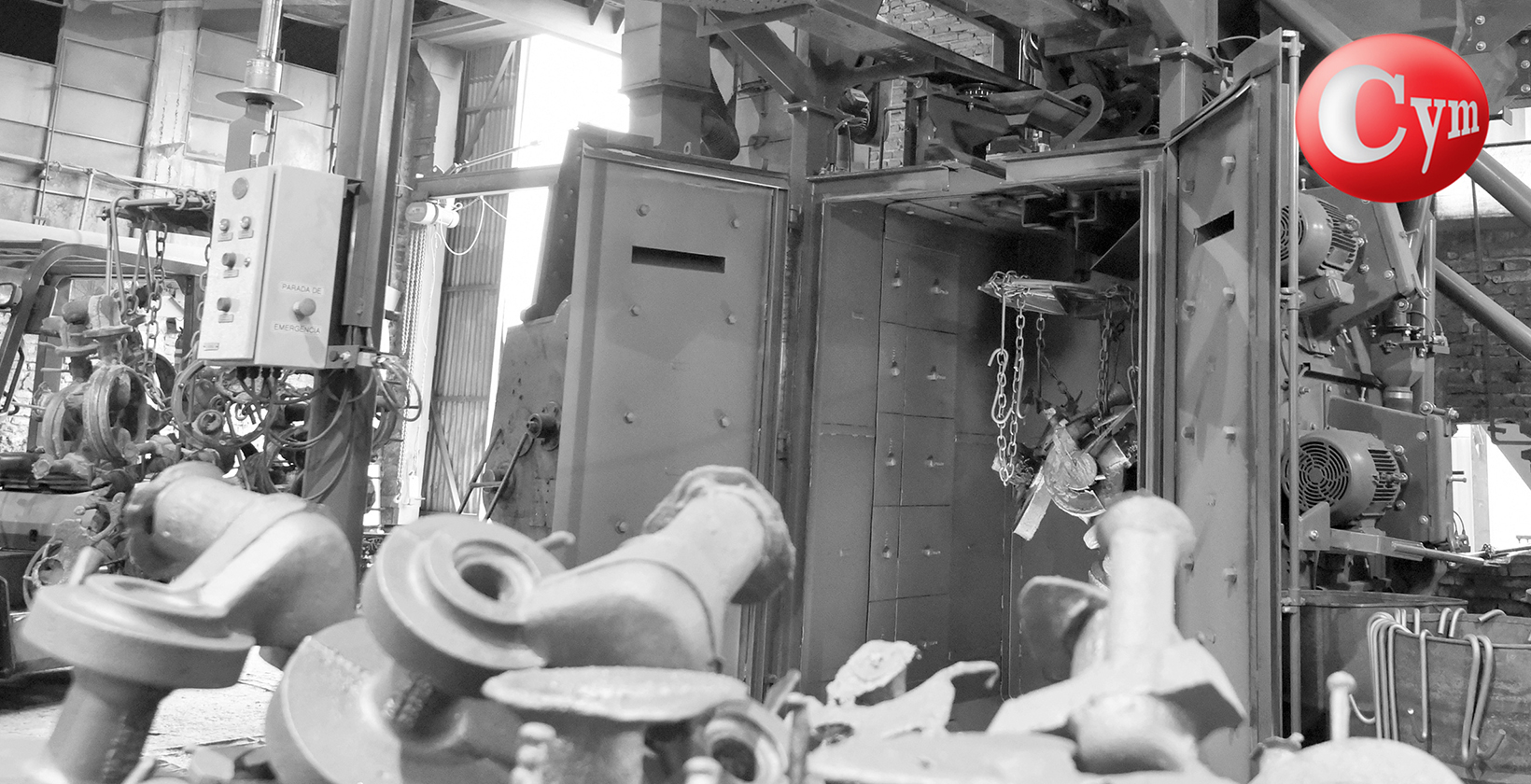

Os equipamento de jateamento de ganchos  são muito simples de operar e são utilizados, entre outras aplicações, para trabalhos de retirada de areia, limpeza e preparação de  superfícies  onde serão aplicados revestimentos posteriores (tintas, borracha, etc), eliminação de resíduos em peças de aço, peças fundidas ferrosas e não ferrosas;  peças forjadas  rebarbação de peças em  aço, plástico ou  borracha; limpeza de peças com tratamento termico. etc.

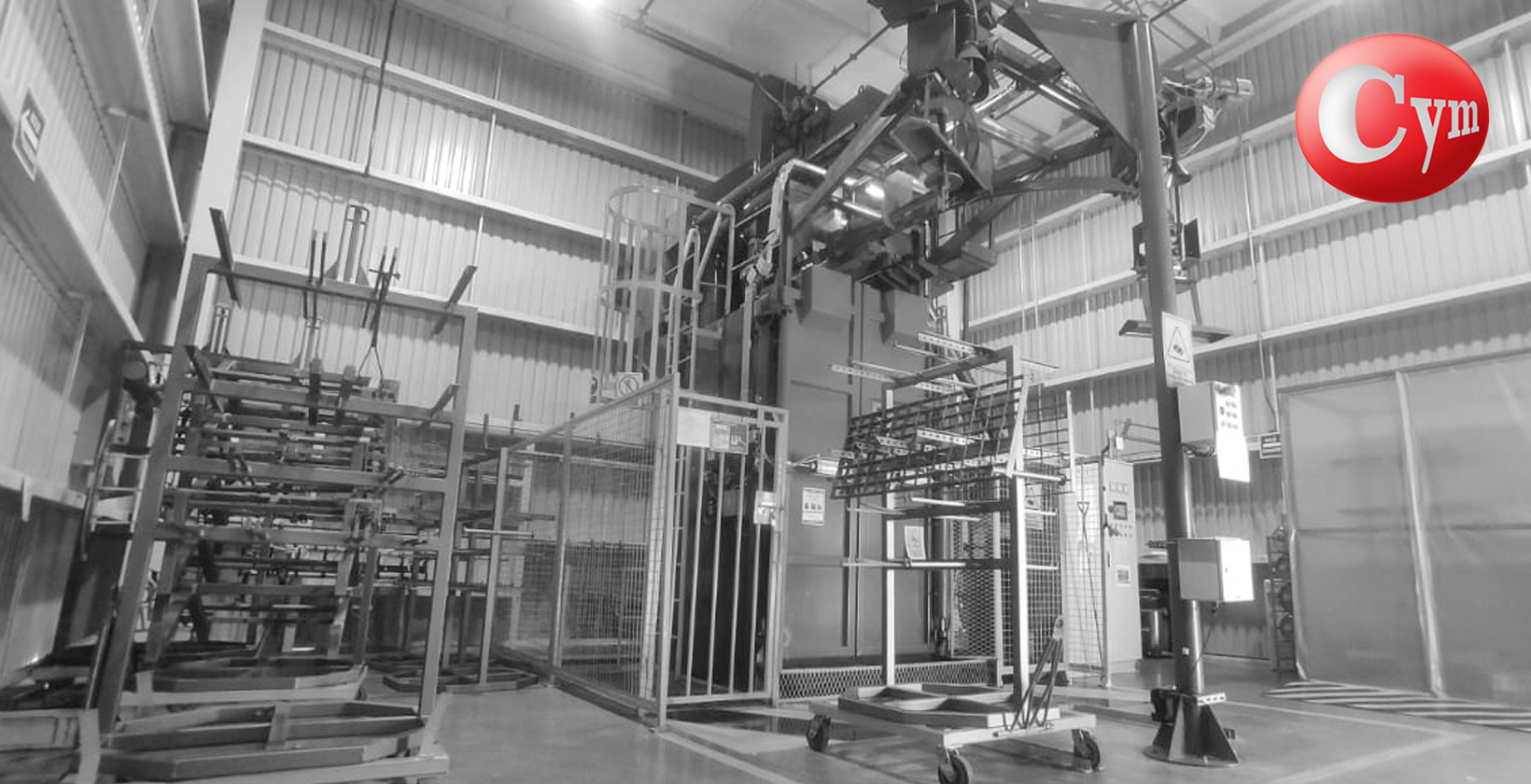

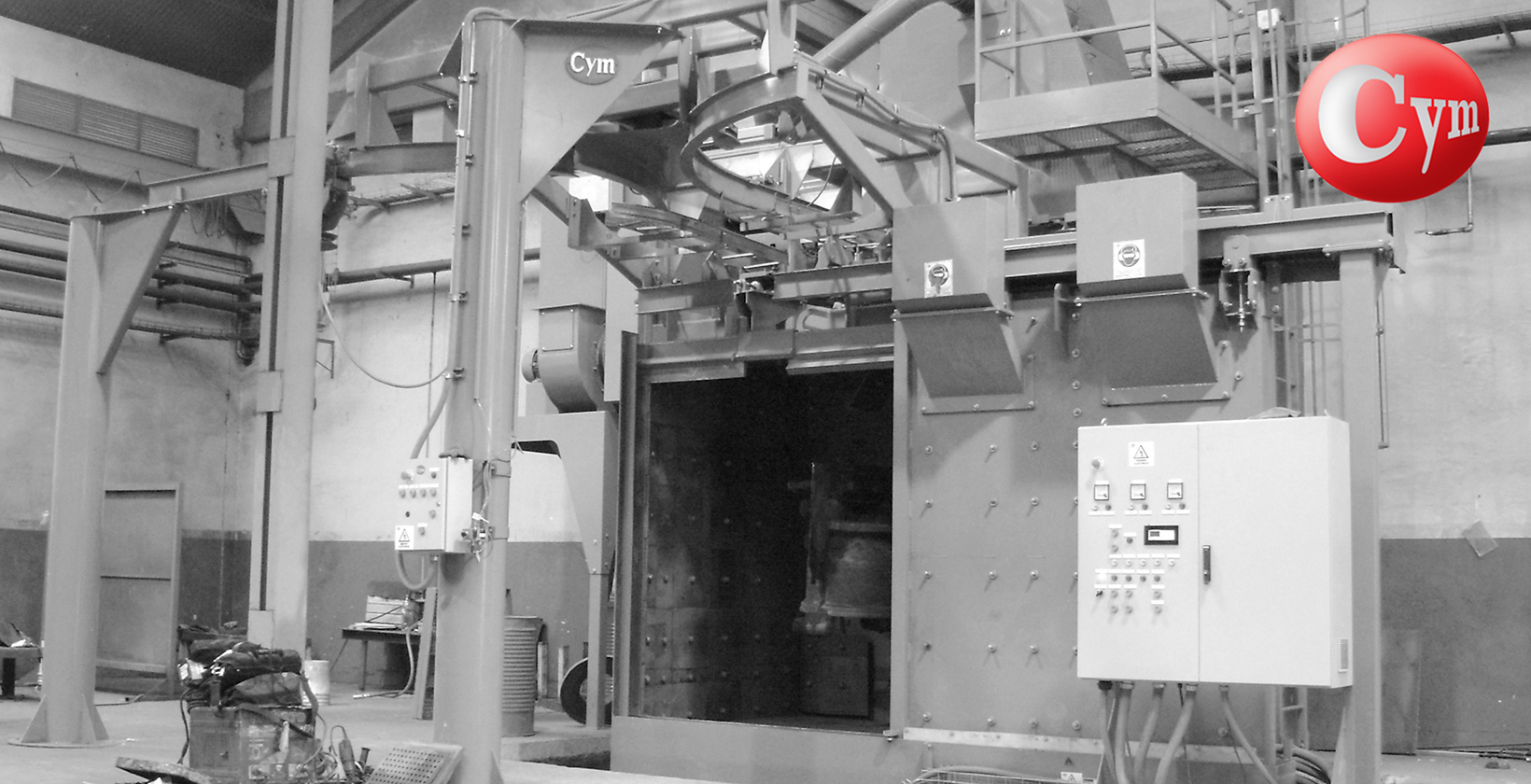

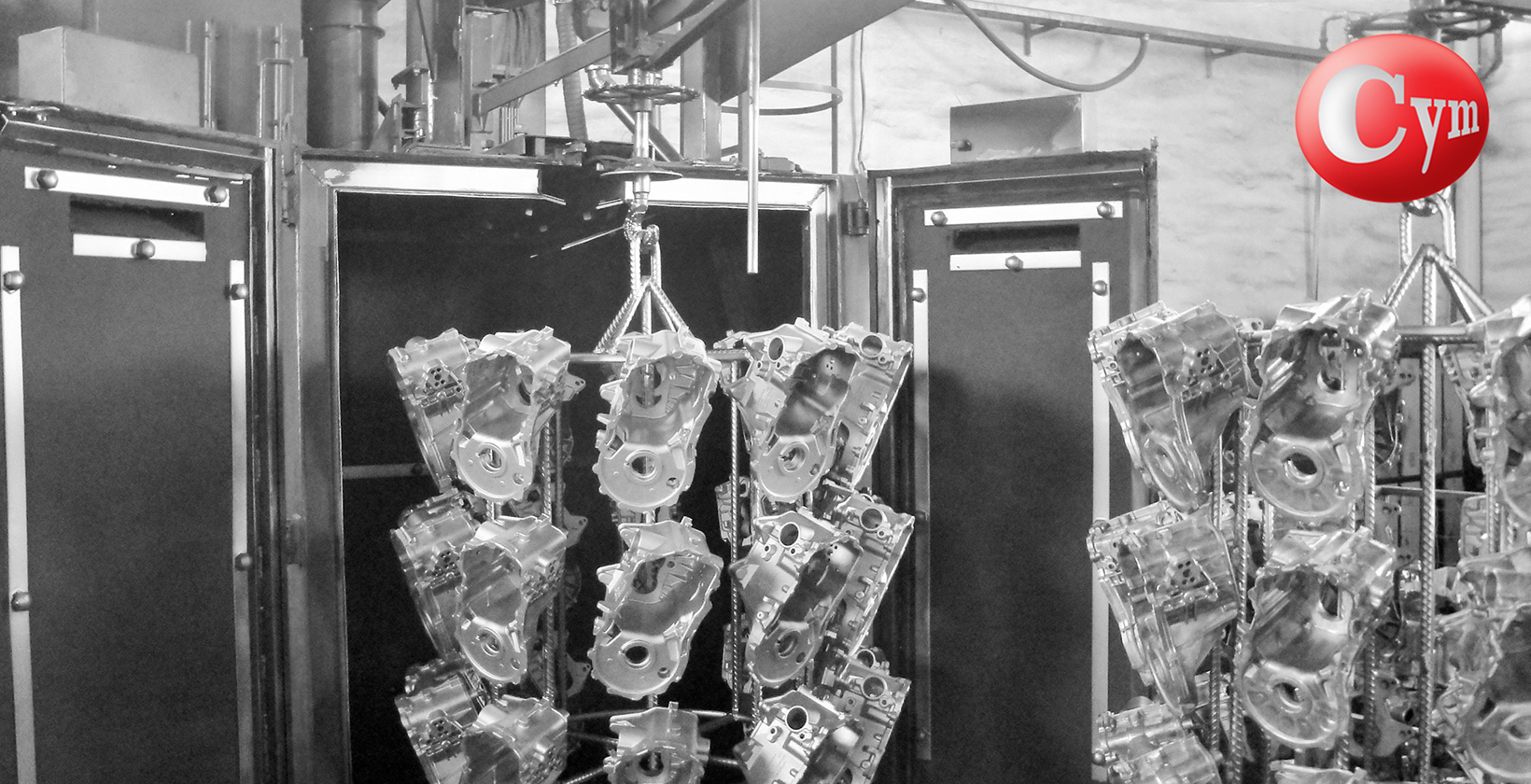

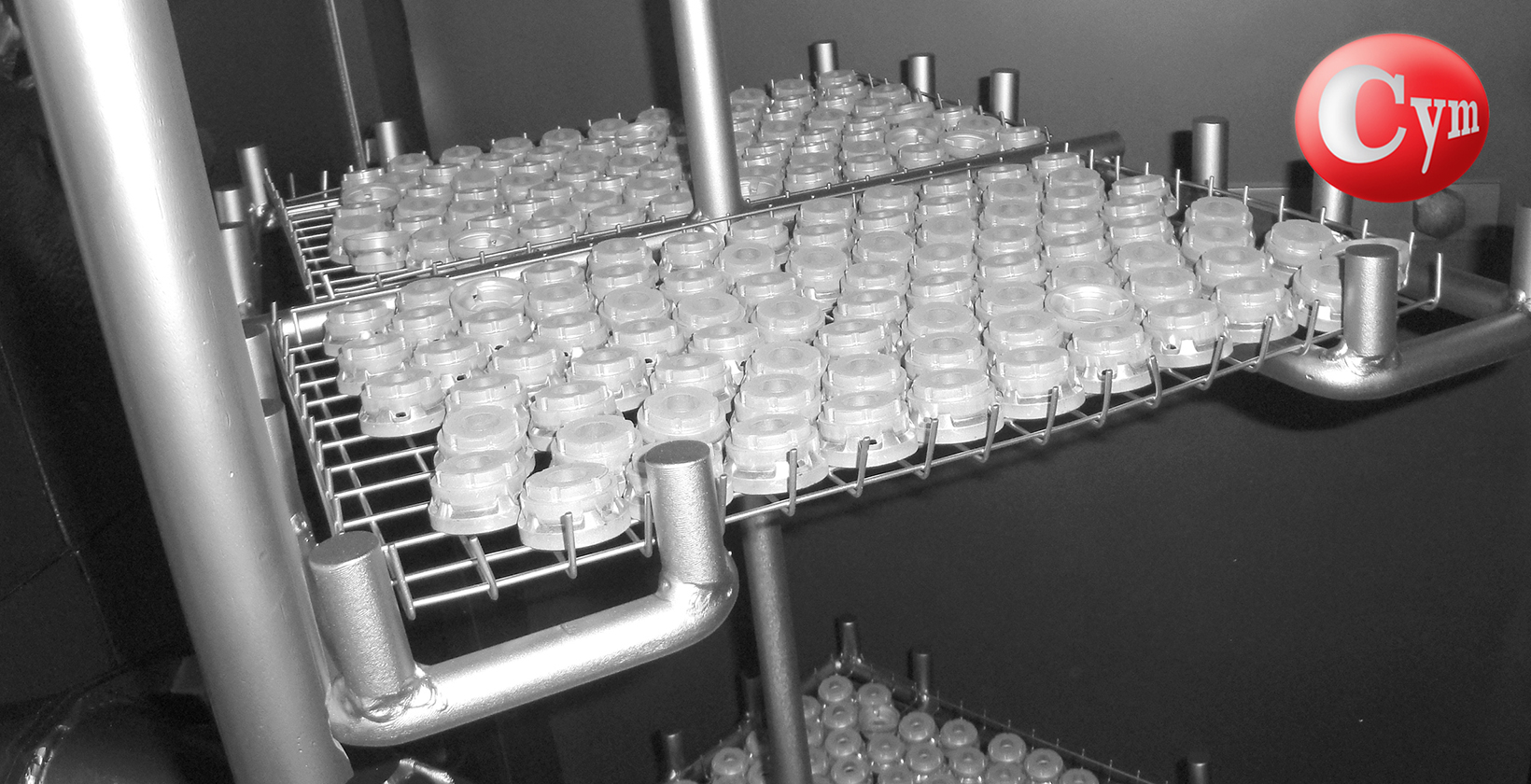

A linha CAB de jateamento de ganchos  para processos por  lote se caracteriza  pela sua grande versatilidade, permitindo que num  mesmo equipamento  se  pode processar diferentes tipos de peças, desde materiais pequenos e delicados que não podem sofrer impactos  até peças que por sua complexidade, peso e tamanho não podem ser jateadas  em equipamentos  de cargas a granel.

graficos-gancheras-de-carga-equipos-cab-y-tun-cym

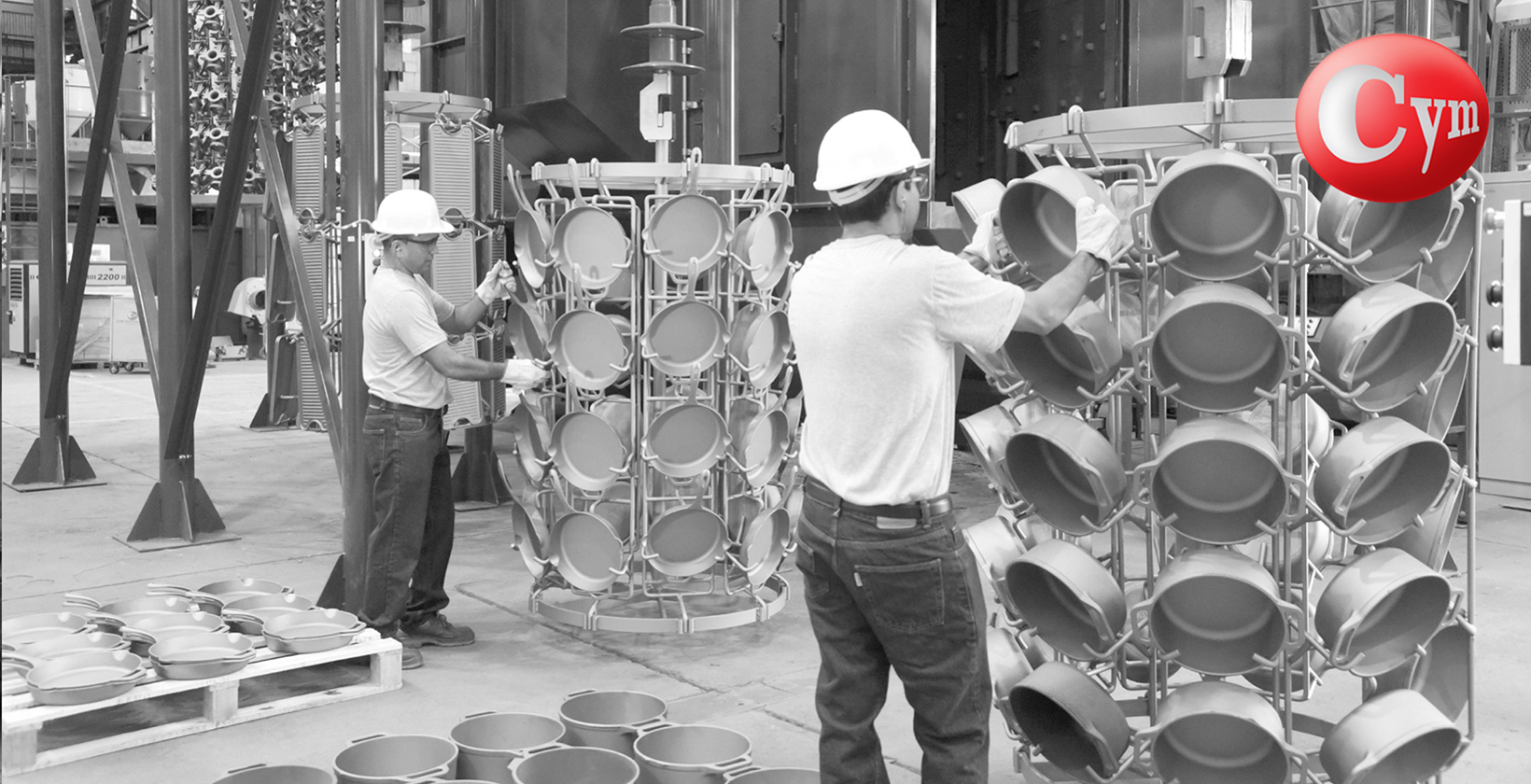

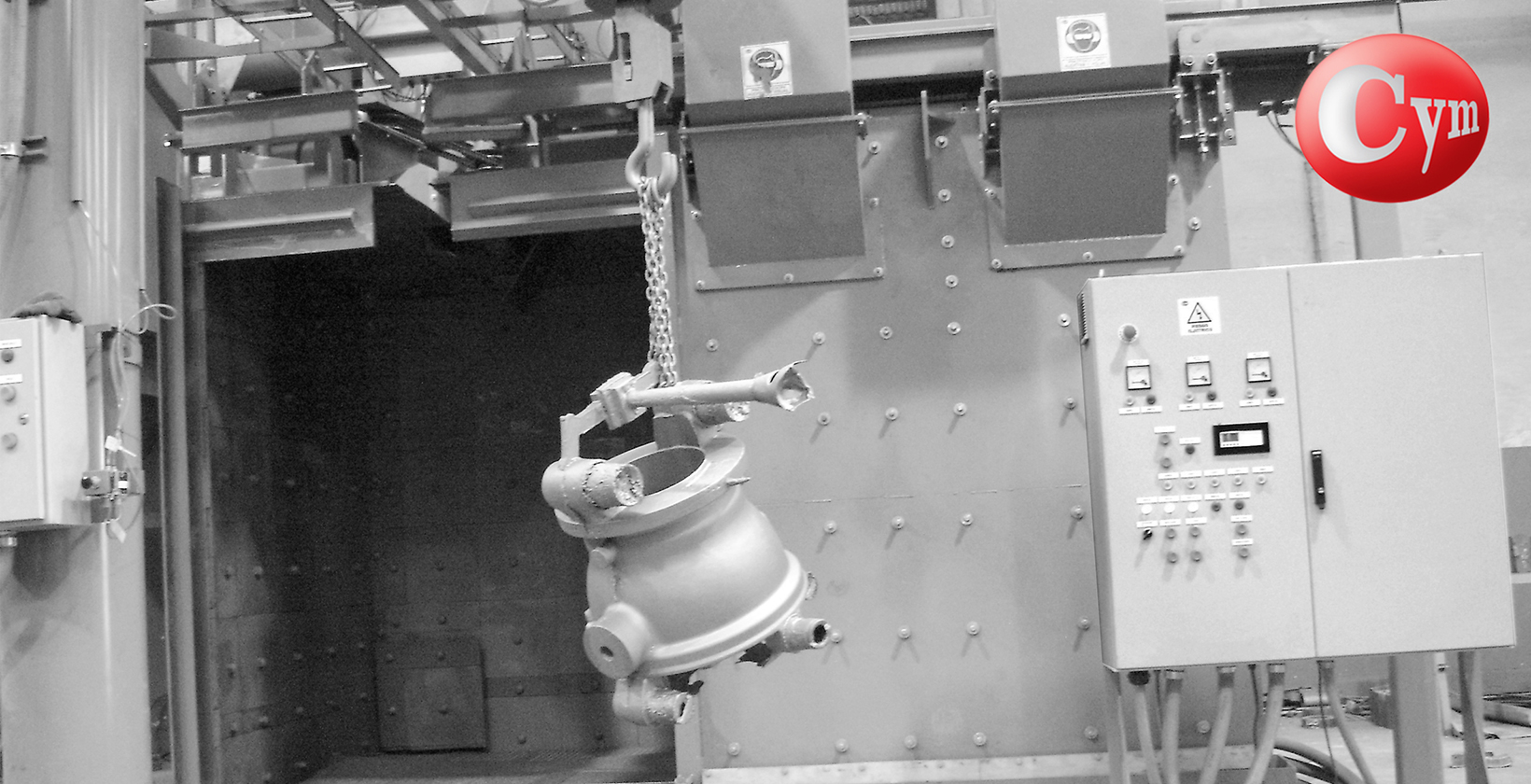

O gancho uma vez posicionado dentro do gabinete gira na frente das turbinas expondo suas faces ao fluxo de granalha. A impulsão do abrasivo é realizado  por turbinas centrífugas  podendo ser utilizada  uma ou várias delas, dependendo do tamanho do equipamento e das peças a serem processadas

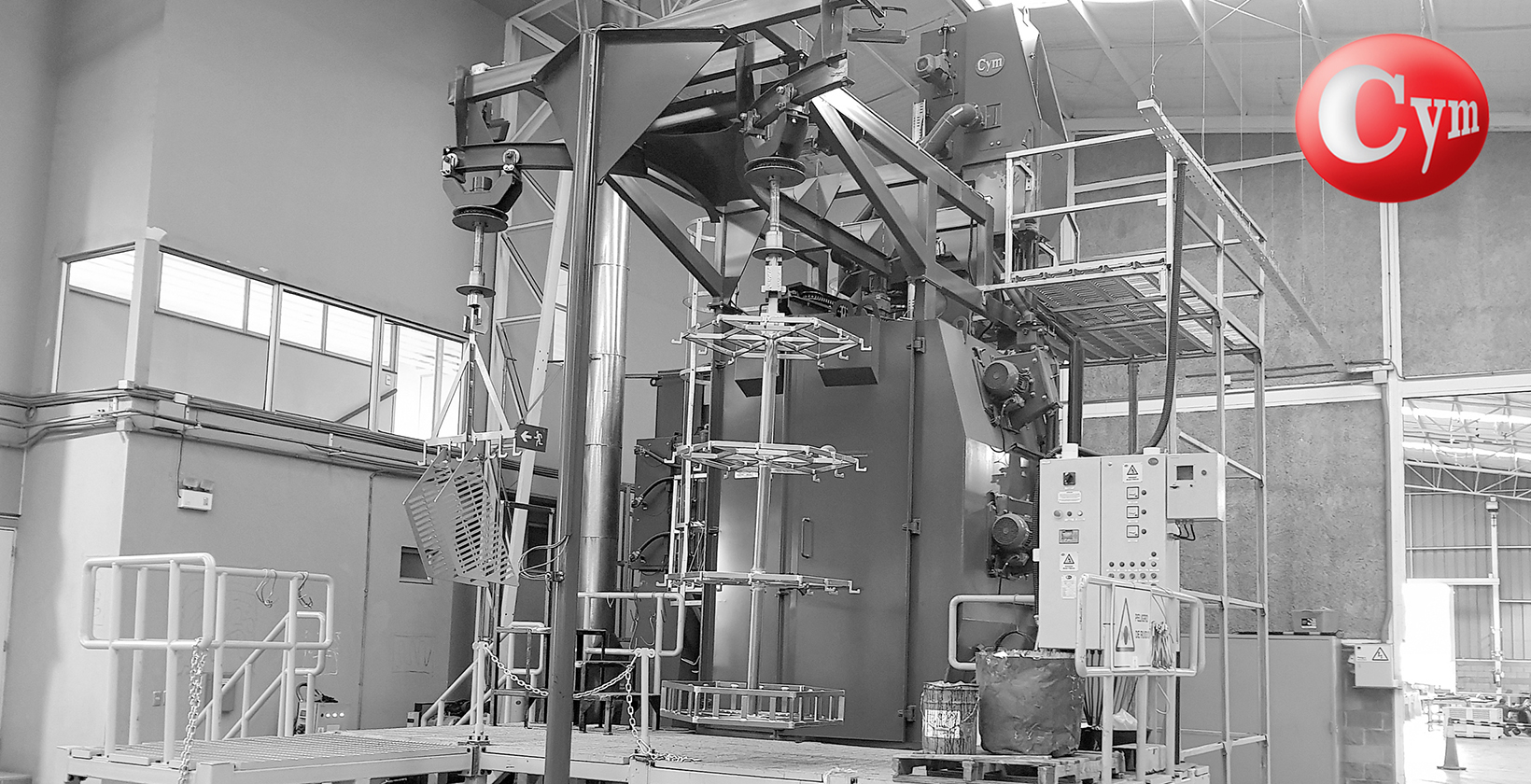

De acordo com os requisitos de cada cliente, oferecemos diferentes  opções de carga: Gancho fixo “GF” Gancho móvel “GM” Gancho duplo “Y” porta dupla “CAB-TAM 2P” ou sistema oval  com múltiplos ganchos. Estes dois últimos têm a vantagem  sobre os primeiros de ter  menor  tempo morto de  carga e descarga  de peças. Quando  se utiliza mais de um gancho pode-se estar carregando um , enquanto no interior do equipamento está  jateando outro.

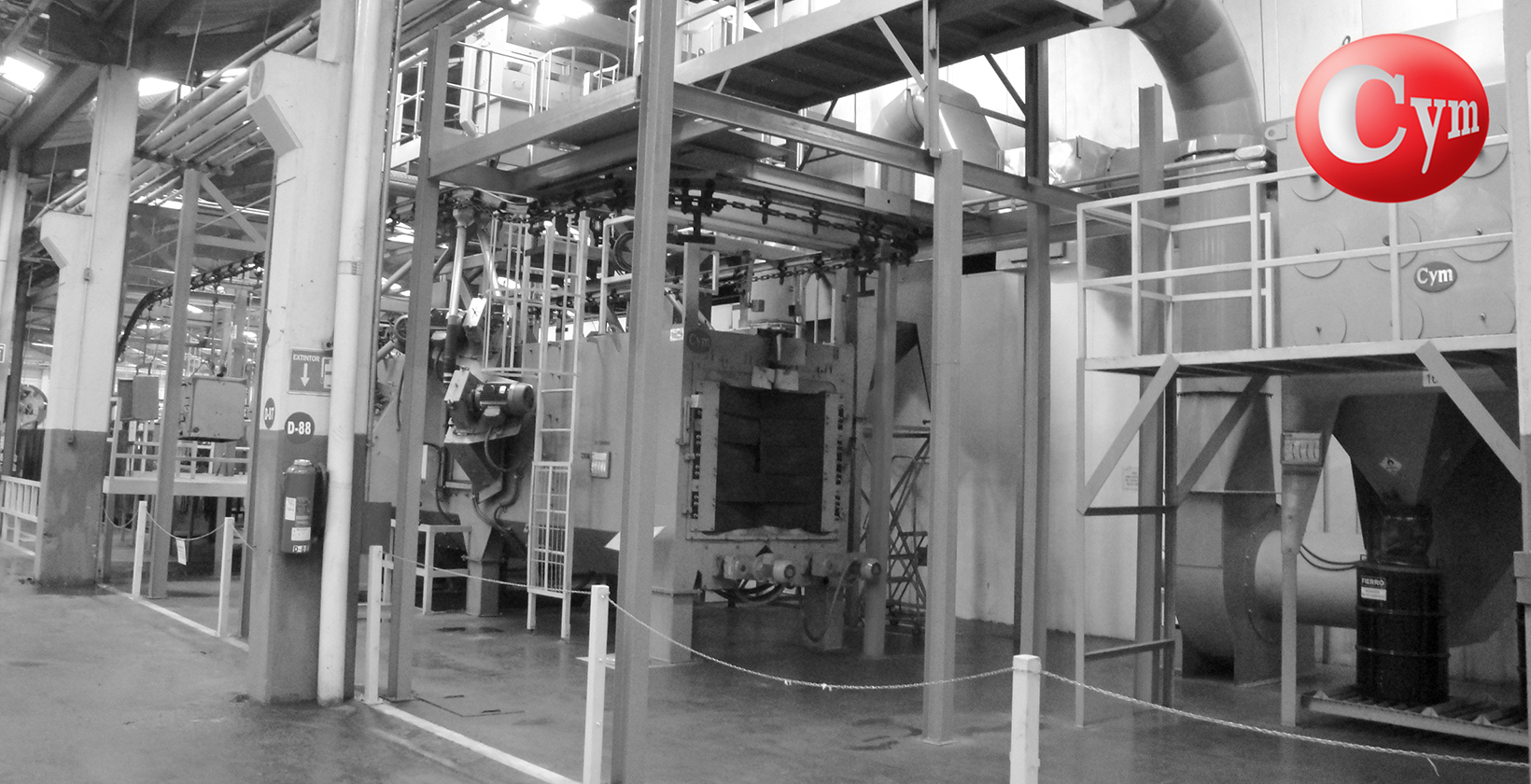

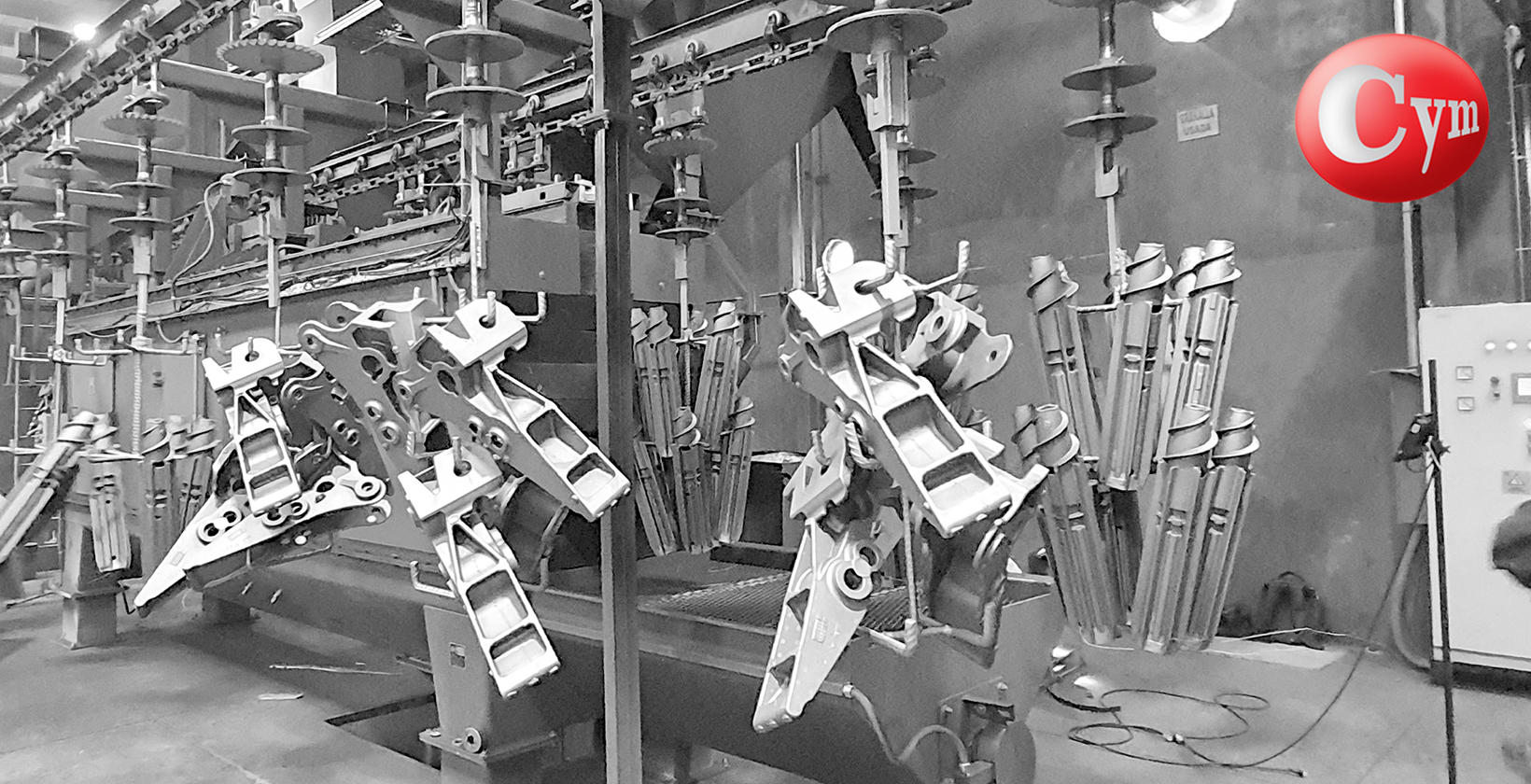

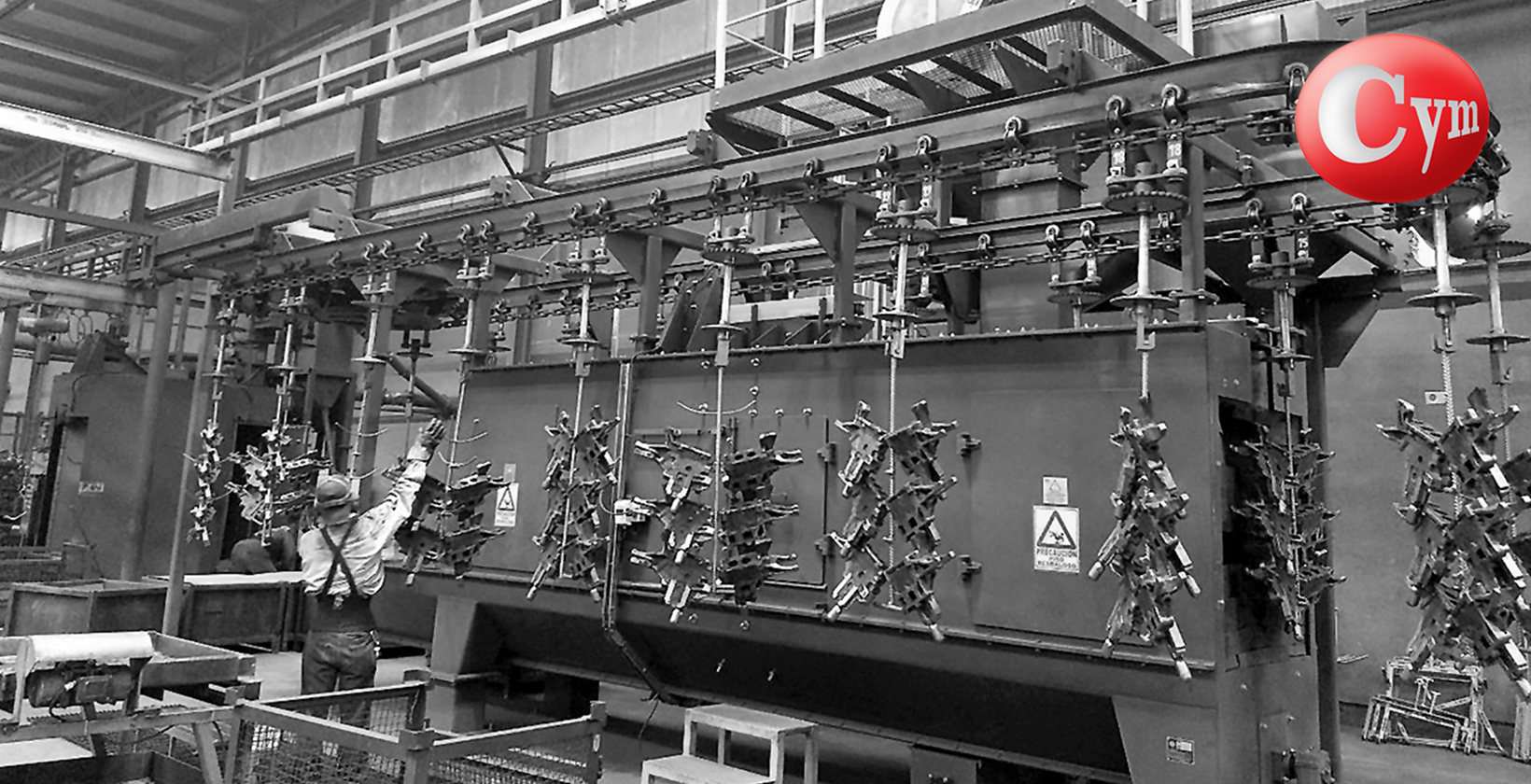

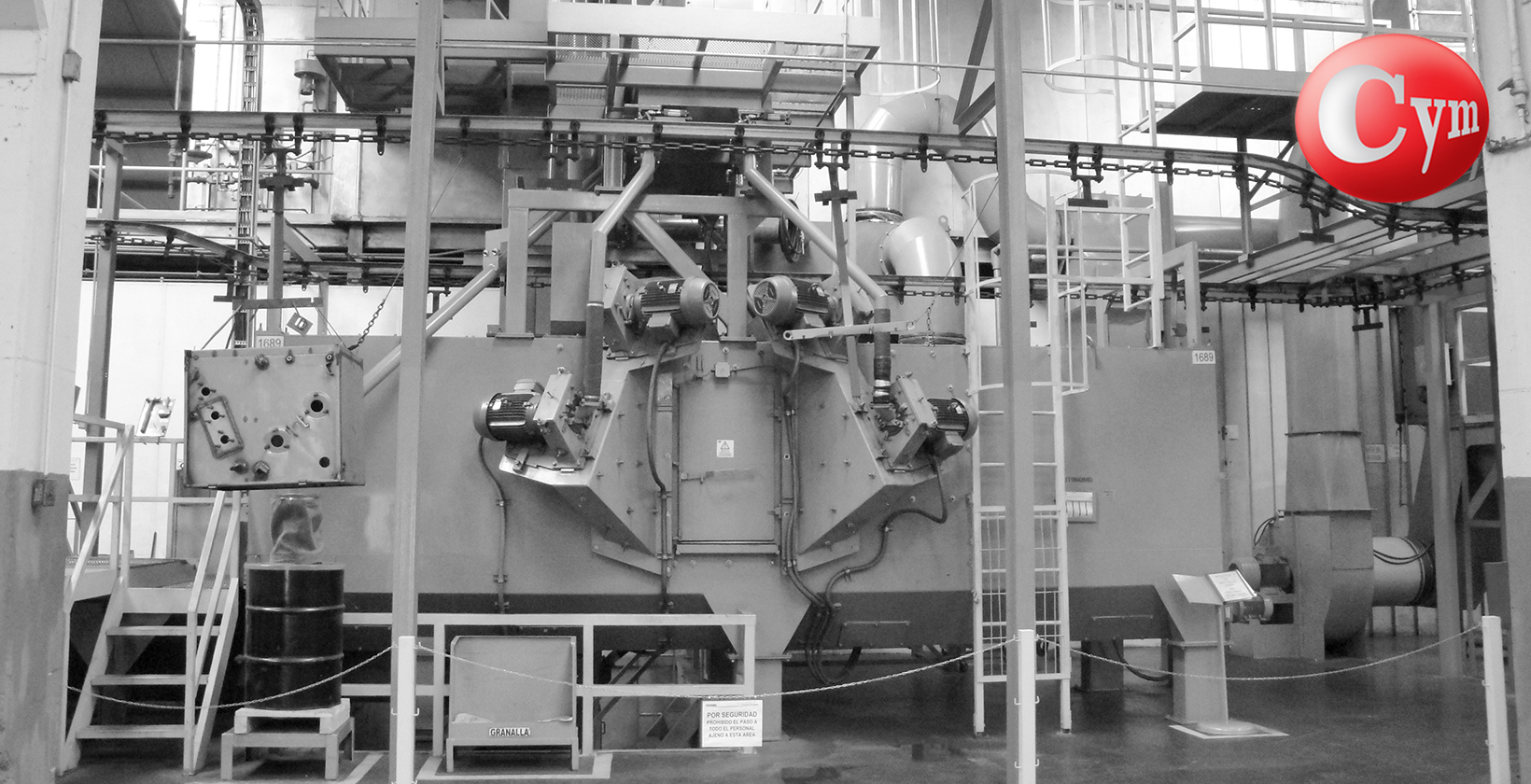

A linha de jateamento TUN de passagem de ganchos contínuos  ou  túneis de jateamento,  permitem  processar   grandes  produções de peças, diminuindo consideravelmente o  tempo  morto  de carga e descarga em relação aos equipamentos de ganchos descontínuos.  As peças a serem jateadas são colocados em  ganchos  na parte superior do  transportador  aéreo que  avançam   e são introduzidos  para dentro do equipamento de jateamernto .  O avanço pode ser contínuo ou descontínuo  de acordo com os  requisitos do usuário. Os equipamentos  de passagem contínua permitem  processar  peças que logo serão pintadas, utilizando o  mesmo transportador aéreo para ambos os processos evitando manipulações  desnecessárias  de peças



Características mais importantes de fabricação dos equipamentos de gancho  CAB e TUN



·         Ampla gama de capacidades  de carga ,com sistemas de movimento dos  ganchos  manual ou  mecânico. ·         Gabinetes  robustos com diferentes combinações de revestimento interno, borracha, aço manganês  ou aço fundido todos de alta resistência ao desgaste

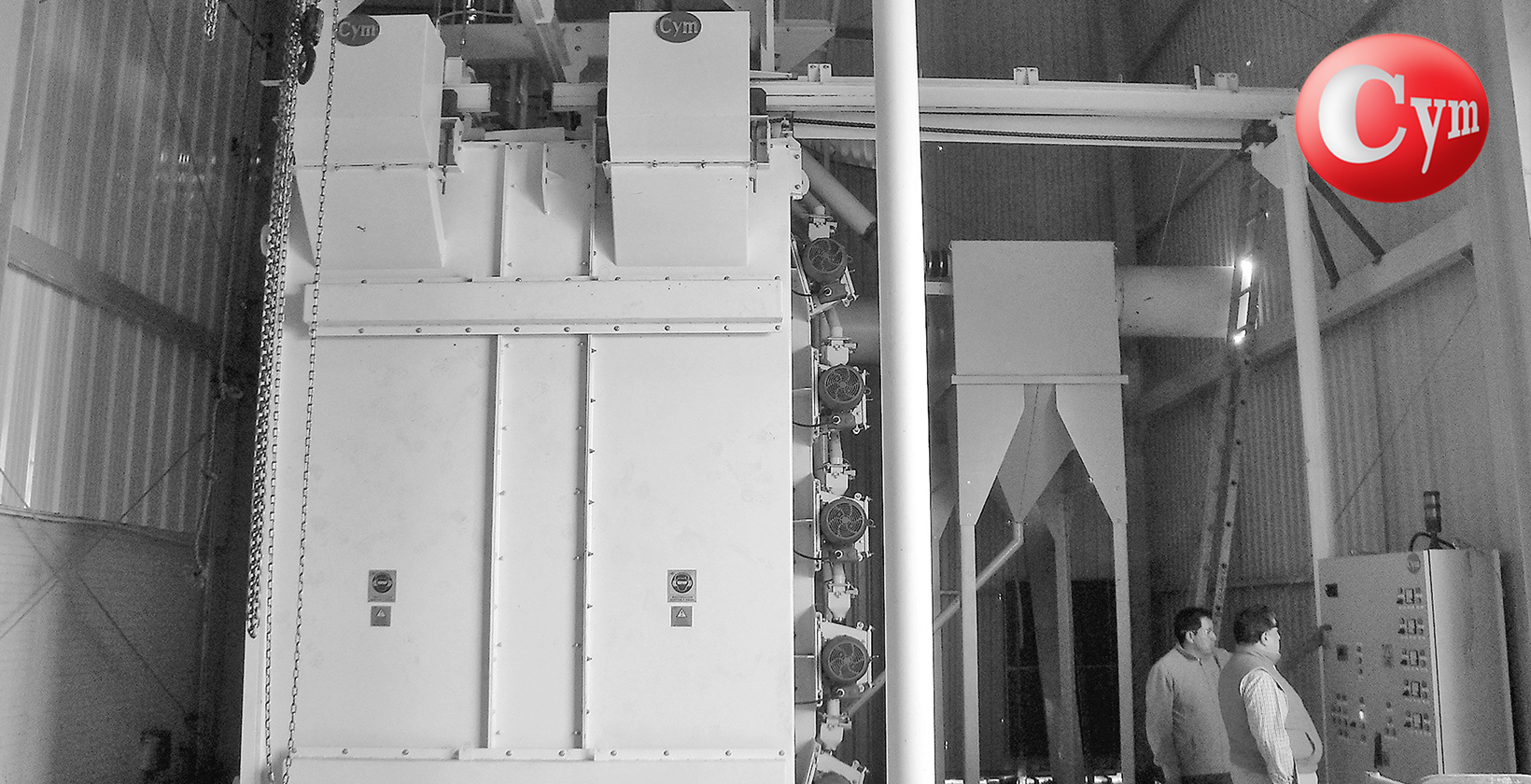

  • Equipados com duas ou mais turbinas bi-direcionais para impulsão do abrasivo conforme o modelo do equipamento

granalladora-de-gancho-turbinas-cym

  • Carcaça de turbina (invólucro) fabricada  com chapas de aço manganês  junto com um  revestimento interno completo intercambiavel   fabricados em    fundição de alta  resistência ao desgaste, formando junto com a carcaça  uma dupla  parede  resistente a abrasão.



  • Roda de turbina, rotor, caixa de contrôle fabricados com fundição de alto cromo “de longa duração”



  • Sistema de posicionamento e fixação da caixa de controle especial evitando o risco de se efetuar uma incorreta regulagem do ponto quente.   Desta forma garante que ao realizar uma manutenção o operador  não monte esta peça em outra posição que não seja a correta, o que iria provocar um desgaste prematuro do revestimento interno da turbina, perda de  produção, diminuição da qualidade de jateamento, etc.



  • Vedação de granalha tipo labirinto entre o manchão de acoplamento do motor e a carcaça da turbina, eliminando perdas de granalha possibilitando montar as turbinas em qualquer posição, mesmo com o eixo na vertical.



  • Montagem direta  da roda da turbina ao  eixo do motor



  • Sistema de limpeza do abrasivo de alta eficiencia e de simples regulagem, permite manter um correto mix operativo durante a operação de jateamento



  • Coletores de pó com alto nível de retenção de partículas e diferentes opcionais conforme as necesidades –  sistema apaga incêndio, anti-explosão,  filtros úmidos, plataformas de manutenção, etc



  • Painel de comando e componentes elétricos – fabricados conforme as necesidades do usuario, conforme normas  IEC, Nema, UE



Projetos Especiais

Caso o equipamento que necessite não se encontra nestas  páginas, por favor entre em contato com nosso departamento de engenharia e vendas, para que  possam ajudá-los a desenvolver o melhor equipamento que satisfaça  as suas necessidades, buscando reduzir seus custos operativos  e aumentar a rentabilidade em seus sistema  de produção.
