Jateadoras Para Perfis e Estruturas

jateamento-estruturas-soldadas-est15x15-cym2 Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubo-per15x10I-cym Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubos-per12x12-cymmateriales jateadora-maquina-de-jato-de-areia-tubos-spools-estruturas-soldadas-perfis-tubos-est35x15-cymmateriales Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubo-agricola-per15x10I-cymmateriales Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubo-per12x12I-cym Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubos-est15x10-cym Equipamento-Maquina-de-jato-perfis-tube-estruturas-cym maquina-de-jateamento-estruturas-soldadas-perfis-est25x15-cymmaterials jateamento-de-andaimes-e-estruturas-soldadas-est15x5-cym2 jateamento-estruturas-soldadas-perfis-est15x30-3D-cymmateriales2 maquina-de-jateamento-estruturas-soldadas-perfis-est15x30 3D-cym2 Equipamento-jateamento-perfis-estruturas-tubos-spools-cym-materiales- jateamento-estruturas-soldadas-perfis-tubos-est25x15-cym equipamento-jateamento-estruturas-tubos-pipes-cym-spools maquina-de-jateamento-estruturas-soldadas-perfis-est15x20-cym2 jateamento-estruturas-soldadas-est8x15-cym jateamento-granalha-estruturas-andaimes-soldadas-est20x5-cymmateriales jateamento-estruturas-soldadas-est8x15-cym-2 Maquina-jateamento-perfis-tubos-chapas-per12x12 jateamento-estruturas-soldadas-est15x20-perfis-Leons-powder-usa-cym Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubos-per6x6-cymmateriales jateadora-maquina-de-jato-de-areia-tubos-spools-estruturas-soldadas-perfis-tubos-PER6x15-CYMmateriais jateamento-estruturas-soldadas-dobrar-tubos-perfis-tubos-est35x15-cym-canada jateamento-estruturas-soldadas-est15x20-perfis-Leons-powder-usa-cym2 jateamento-e-pintura-estruturas-soldadas-perfis-est13x23-3D-cymmateriales Maquina-jateamento-perfis-peri12x12 jateadora-perfis-estruturas-tubos-spools-tanques-cym jateamento-e-pintura-estruturas-soldadas-perfis-est13x23-3D-caiman-cymmateriales3 jateamento-e-pintura-estruturas-soldadas-perfis-est13x23-3D-caiman-cym-materiales3 jateamento-maquina-estruturas-soldadas-profiles-est13x23-cym-pla-john-deere-3 Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubo-est15x20-cymmateriales Equipamento-Maquina-de-jateamento-perfis-tube-estruturas-cym Equipamento-jateamento-perfis-estruturas-tubos-spools-cym-materiales-sa Equipo-de-jato-jateamento-perfis-estruturas-tubos-spools-cym-materiales- Equipo-de-jato-jateamento-perfis-estruturas-tubos-spools-cym-materiales-sa Cym-materiales-Equipo-de-jato-jateamento-perfis-estruturas-tubos-spools

Cym fabrica equipamentos de jateamento automático para estruturas soldadas, placas, perfis, barras, tiras, placas, placas, tubos de carretel e andaimes tubulares de passagem contínua, adaptando-se às necessidades de cada cliente.

O jateamento é realizado por turbinas centrífugas que variam em quantidade, posicionamento e potência dependendo do tipo e tamanho do material a ser disparado e da velocidade de processo exigida.

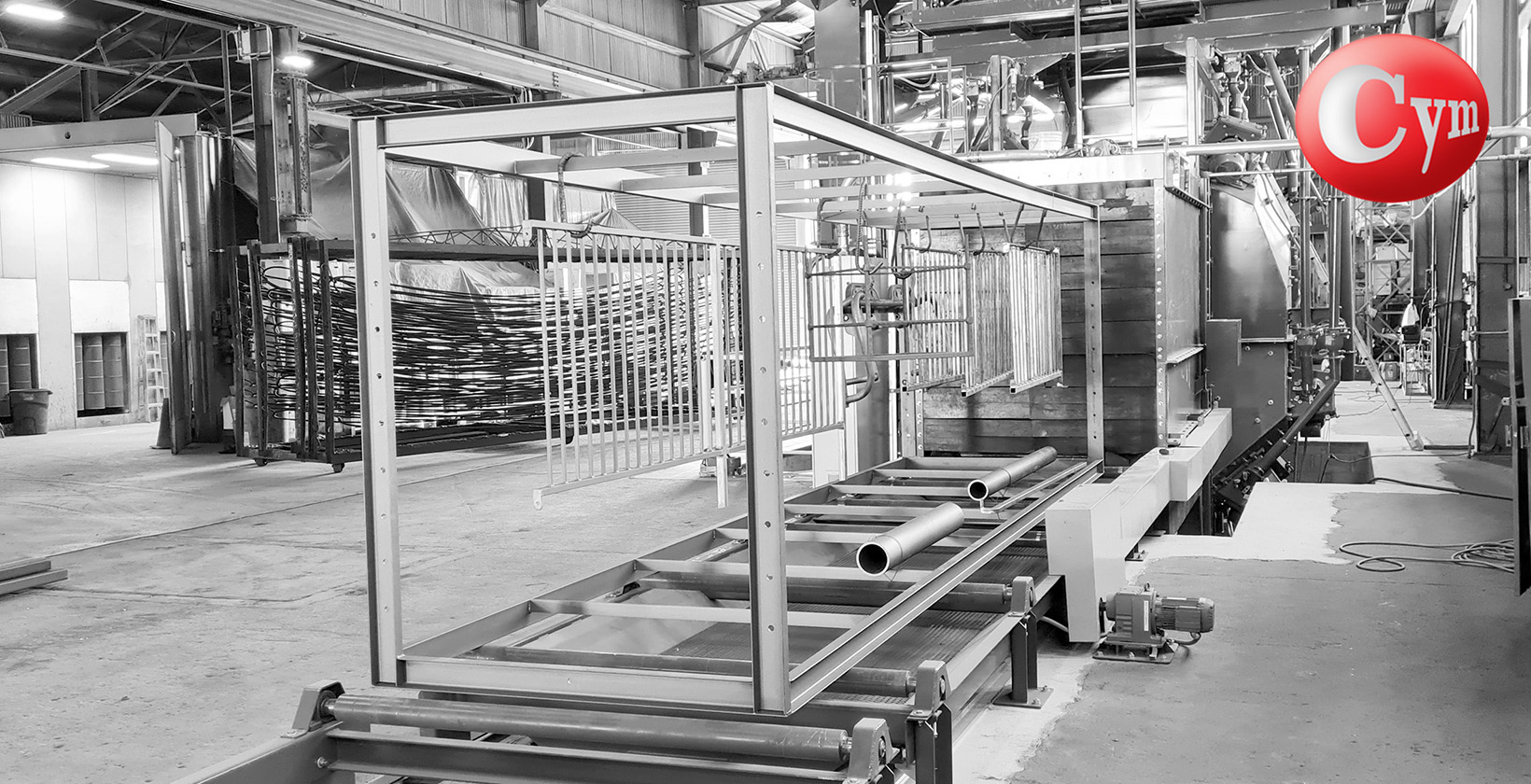

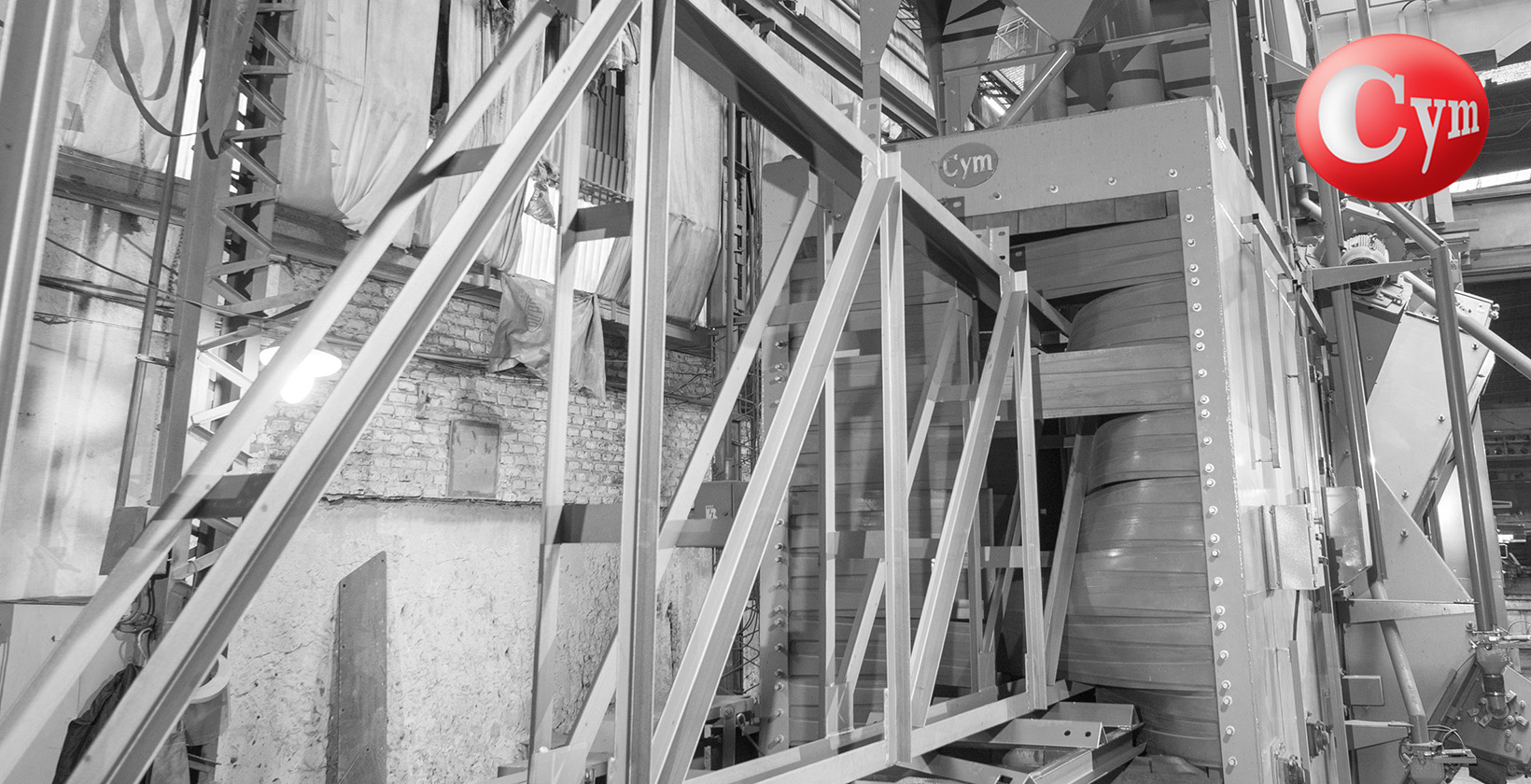

Dependendo das características do processo e das necessidades de cada cliente, as peças podem ser movimentadas com roletes paralelos para passagens horizontais ou transportadores aéreos, permitindo a estes últimos processar peças em carga suspensa trabalhando em linha com processos de pintura.




Três modelos de máquinas de jateamento permitem que você selecione o equipamento correto para cada aplicação

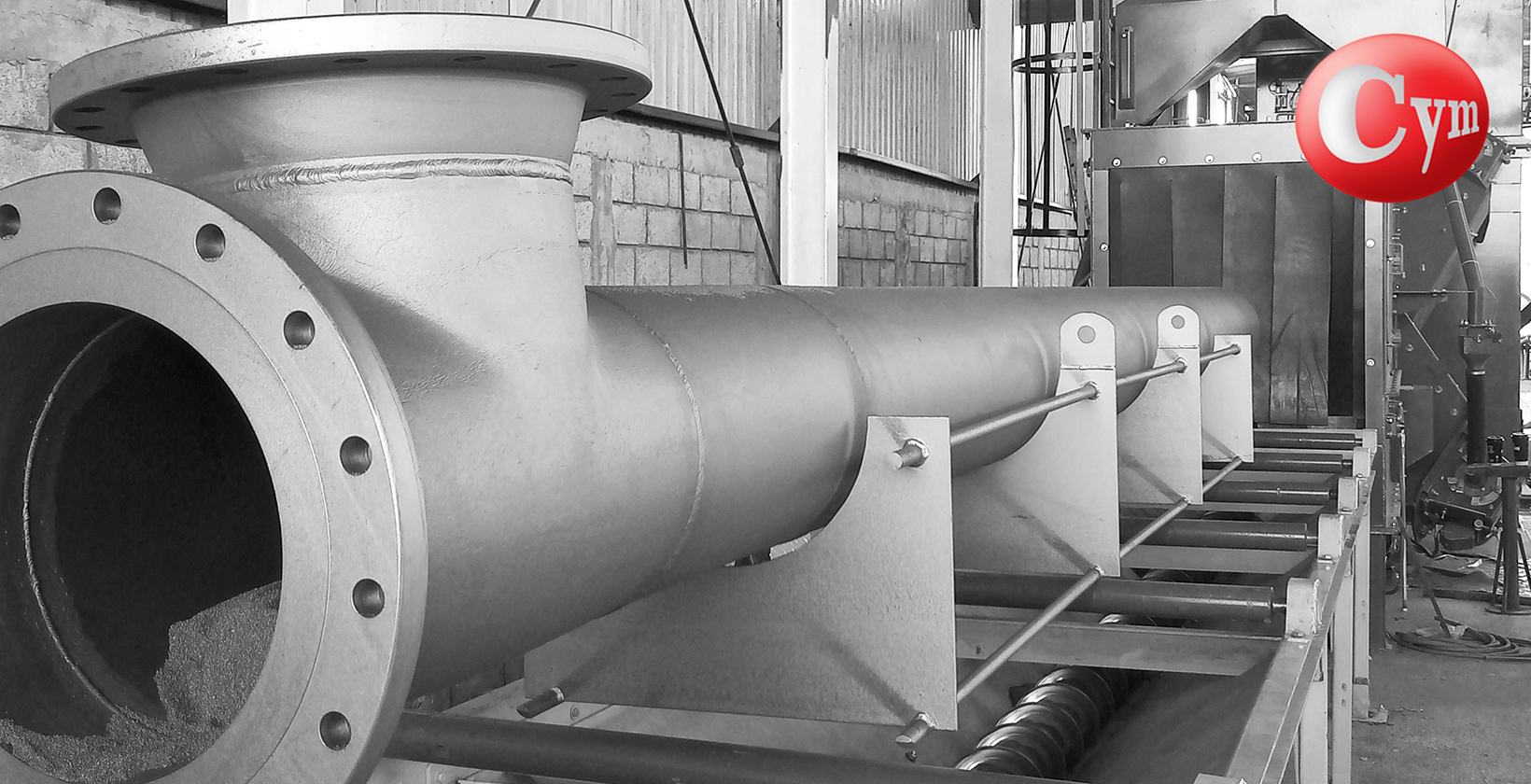

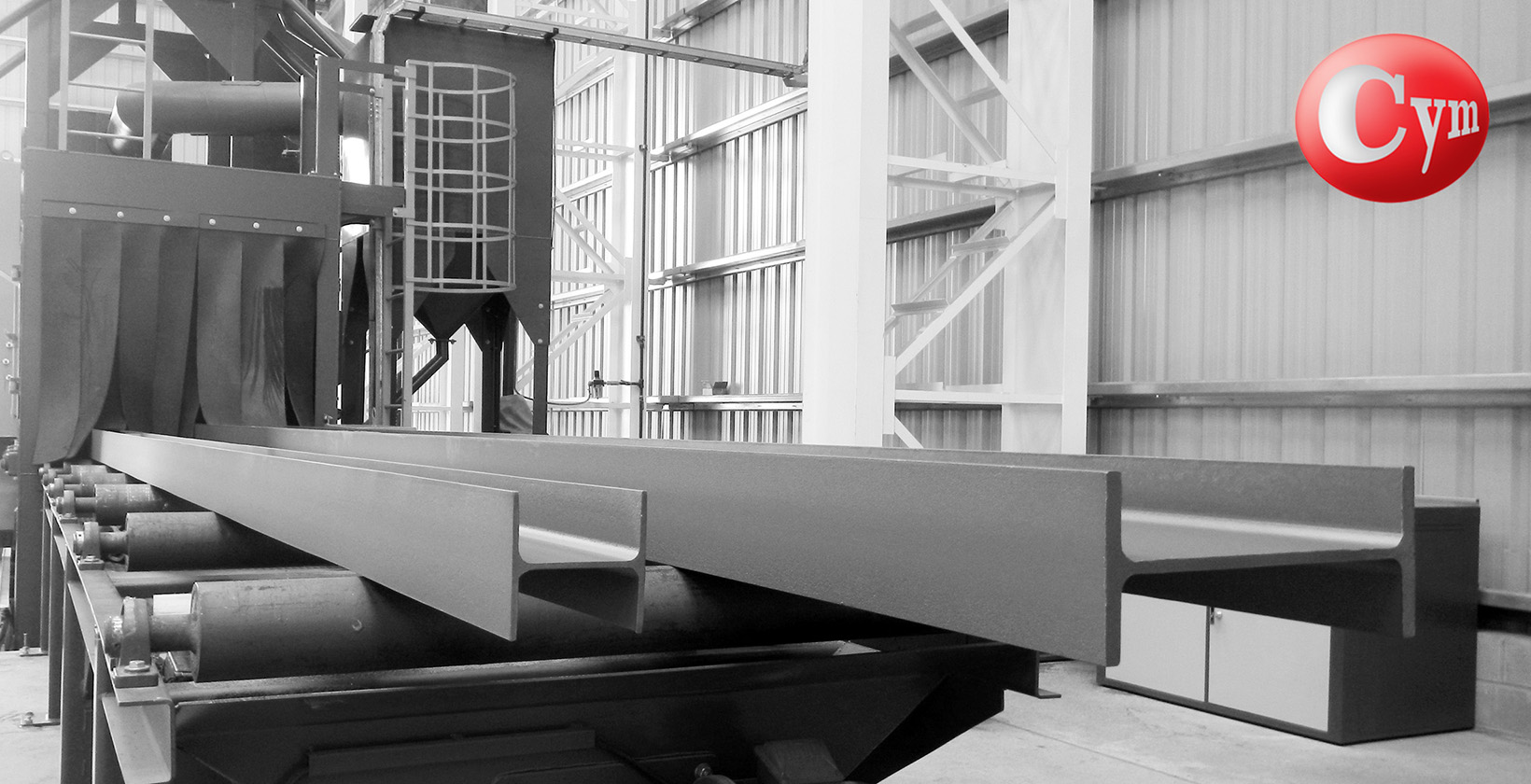

  • Linha de máquinas PER-R as turbinas estão posicionadas a 90° em relação a passagem das peças e são ideais para jatear matéria prima não processada como perfis H, I, L, tubos etc.



  • A Linha  PER-I alem de  jatear materia prima, permite jatear estruturas simples e soldadas, sendo esta a diferença da linha R que possui as turbinas inclinadas em relação a passagem das peças. Nestes equipamentos podem ser jateado estruturas complexas e, dependendo da sua complexidade é possível que haja a necessidade de passagem duas vezes para que possam estar corretamente jateadas.

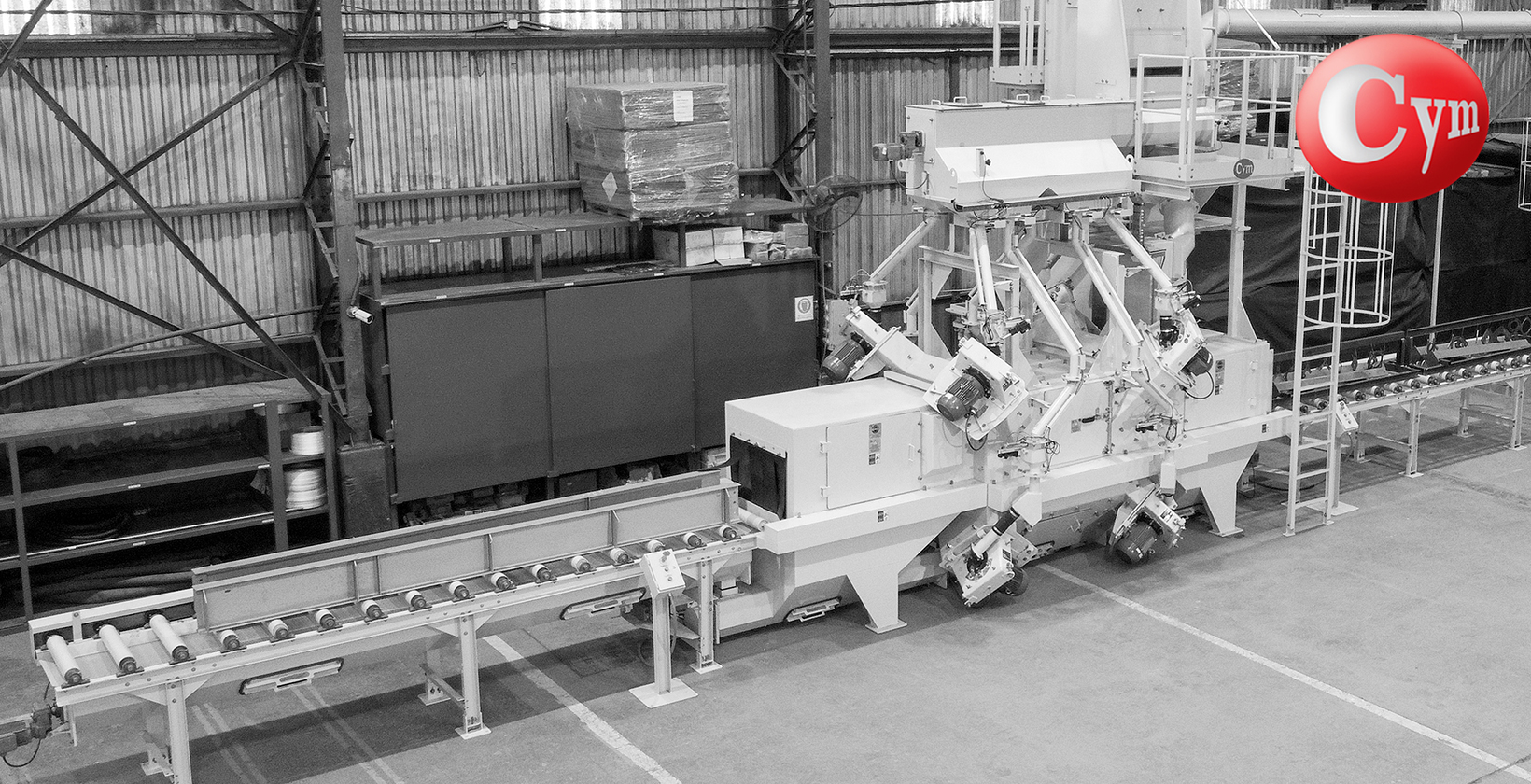

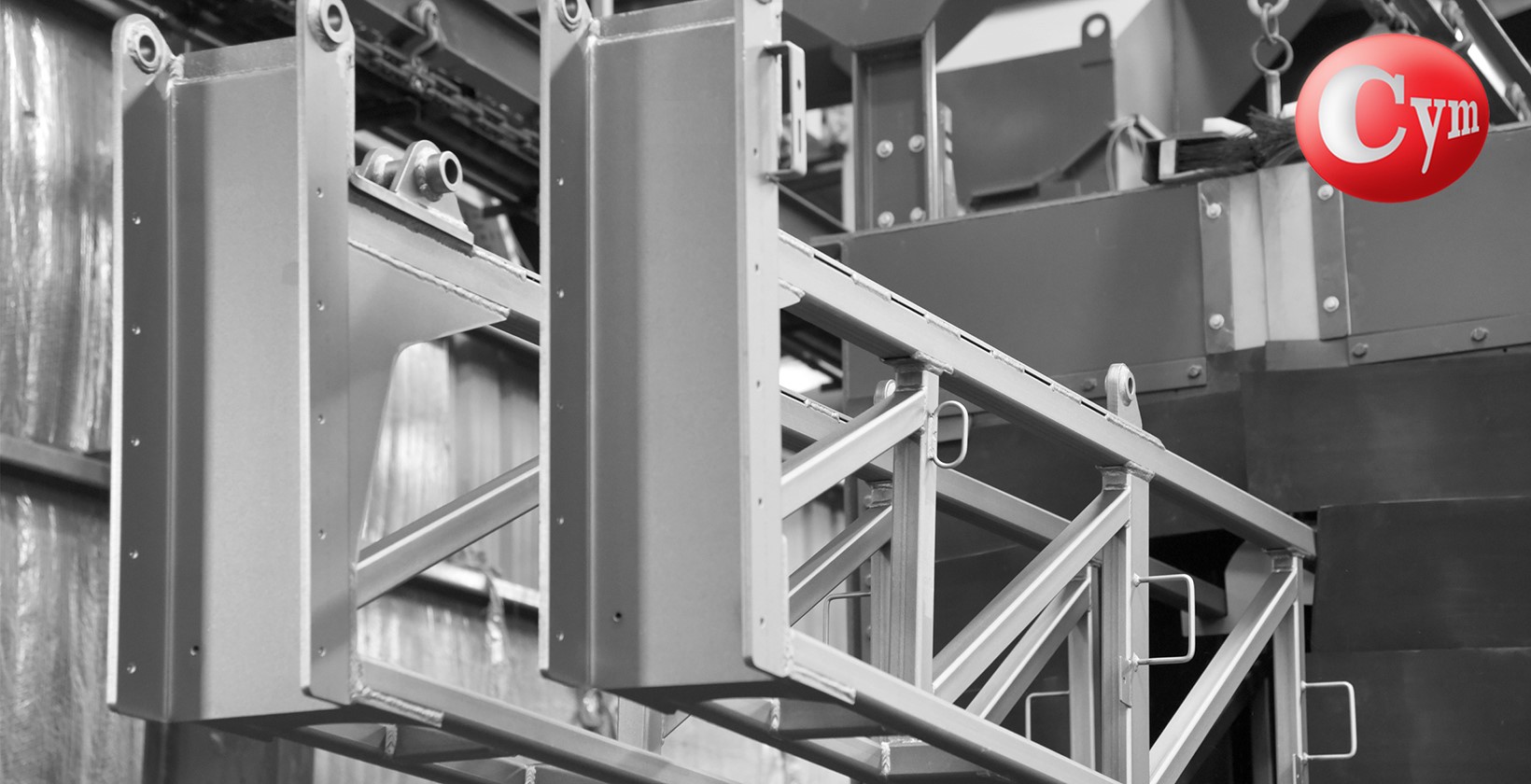

  • Por último a linha EST permite processar todos os tipos de estruturas soldadas. Os equipamentos possuem 8, 12 ou 16 turbinas inclinadas conforme o tipo de peças e seção a ser jateado






Características mais importantes de fabricação

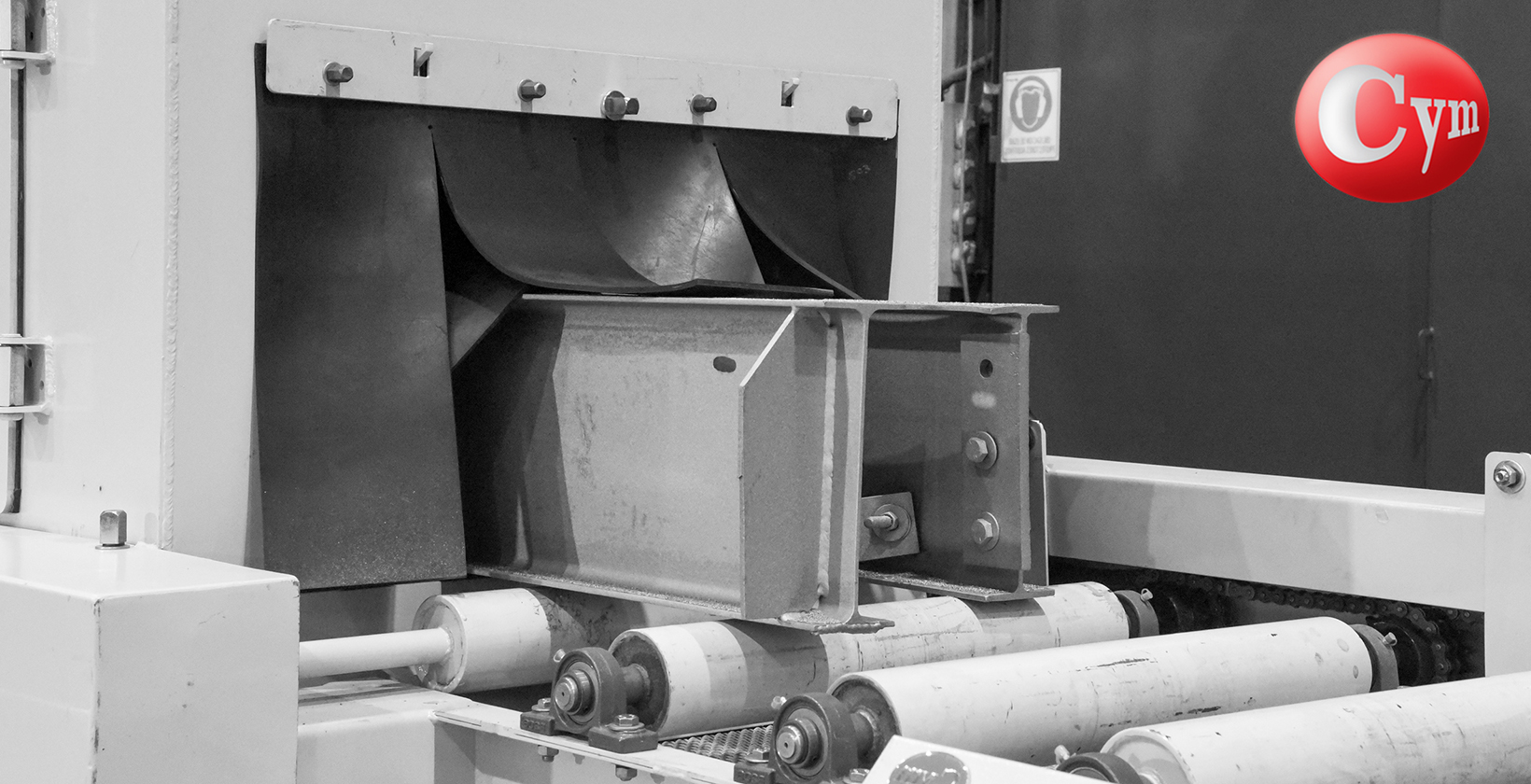

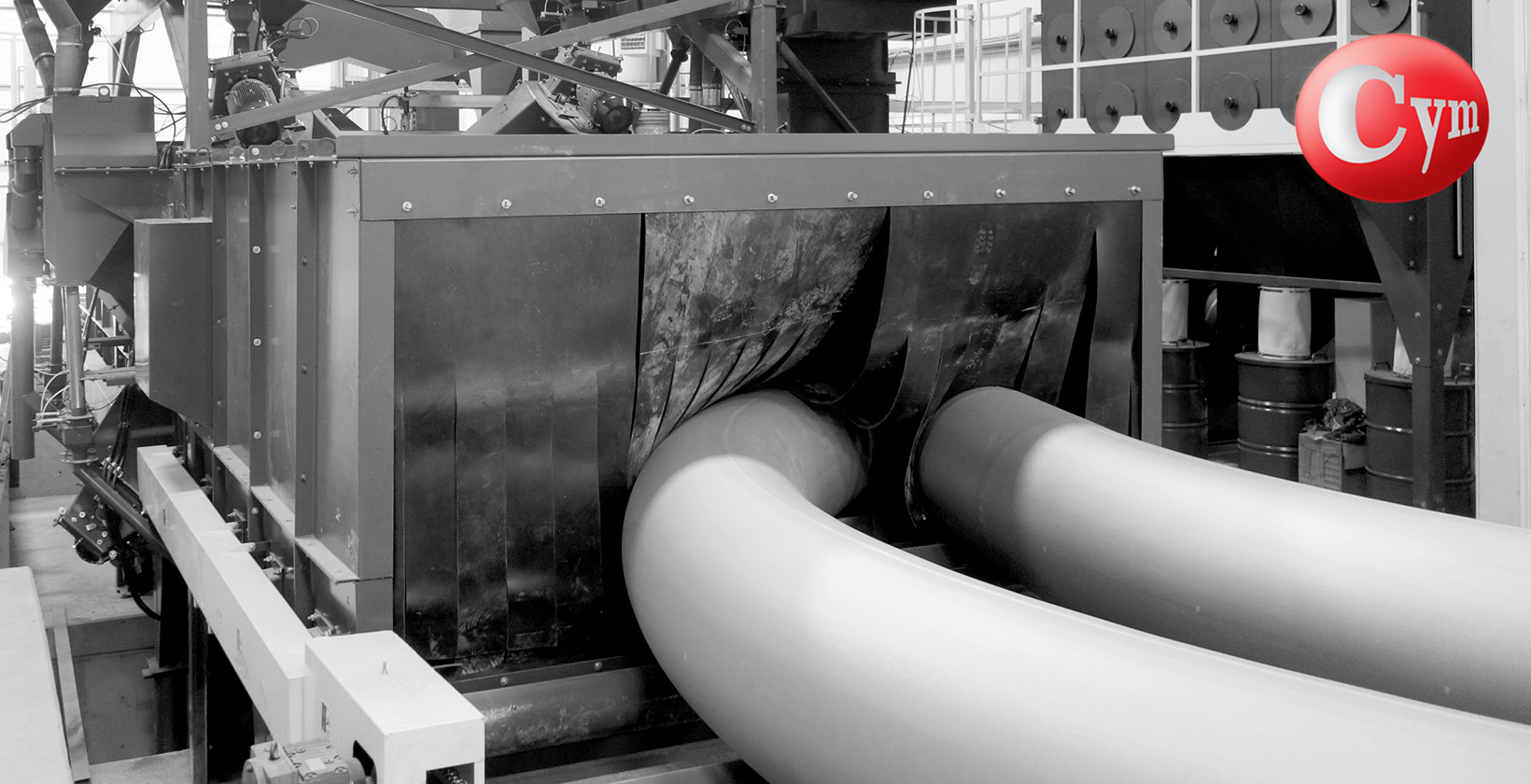

  • Cabine principal de grandes dimensões junto com o compartimento de entrada e saída de peças, com várias cortinas de borracha para evitar a fuga de granalha do equipamento.
  • Câmara de jateamento fabricada com 03 (três) camadas de aço.Estrutura externa fabricada em aço SAE 1010 e duplo revestimento interno de proteção fabricados em chapas de aço manganês  soldadas cobrindo todo o gabinete e, um reforço adicional fabricado com chapas de aço manganês ou em aço fundido de Alto Cromo nas áreas onde sofre o impacto direto.
  • Sistema de limpeza do abrasivo de alta eficiência e de simples regulagem, que permite manter um correto mix operativo durante a operação.
  • Turbinas bi-direcionais para impulsão do abrasivo, dependendo do tamanho do material a ser jateado e da velocidade do processo requerido, pode variar a quantidade e as potencia das mesmas.
    • Carcaça da Turbina fabricada com chapas de aço manganês, com um revestimento  interno completo intercambiáveis fabricados em fundição de alta resistência ao desgaste, formando junto com a carcaça uma dupla parede resistente a abrasão.
    • Roda de turbina, rotor, caixa de contrôle fabricados com fundição de alto cromo "Longa duração"
    • Sistema especial de posicionamento e fixação da caixa de contrôle, evitando o risco de fazer um ajuste incorreto na regulagem do ponto quente. Assim quando realizar uma manutenção garante que o operador não monte esta peça em outra posição que não seja a correta, o que implicaría no desgaste prematuro do revestimento interno da turbina, perda de produção, diminuição da qualidade do jateamento, etc.
    • As vedações entre o manchão de acoplamento ao motor  e a carcaça,  do tipo labirinto eliminando perdas de granalha, com possibilidade de montar as turbinas em qualquer posição, mesmo com o eixo na vertical.

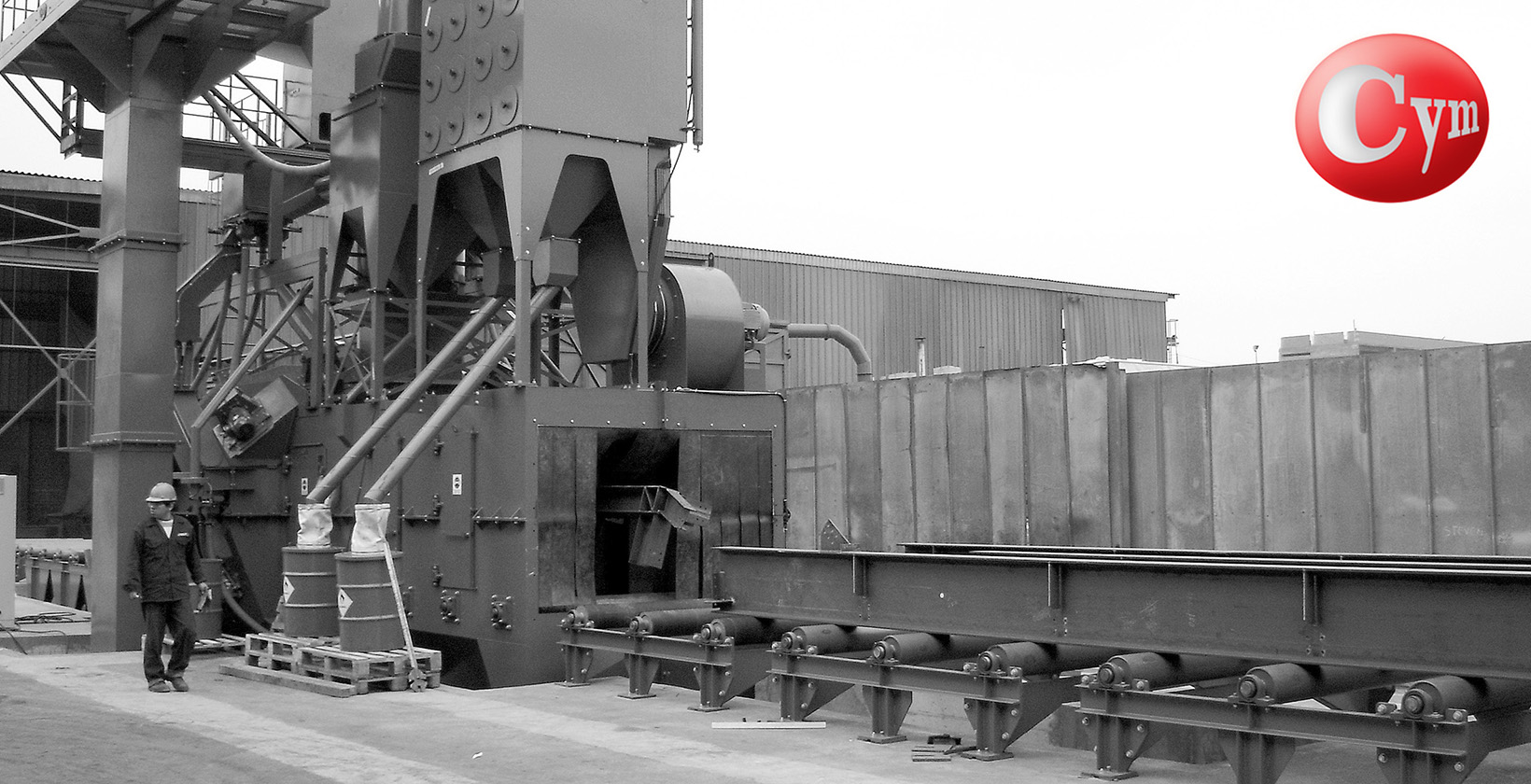

  • Coletores de pó com alto nível de retenção de partículas e diferentes opcionais se necessários, sistema apaga incêndio, anti-explosão, filtros úmidos, plataformas de manutenção, etc.

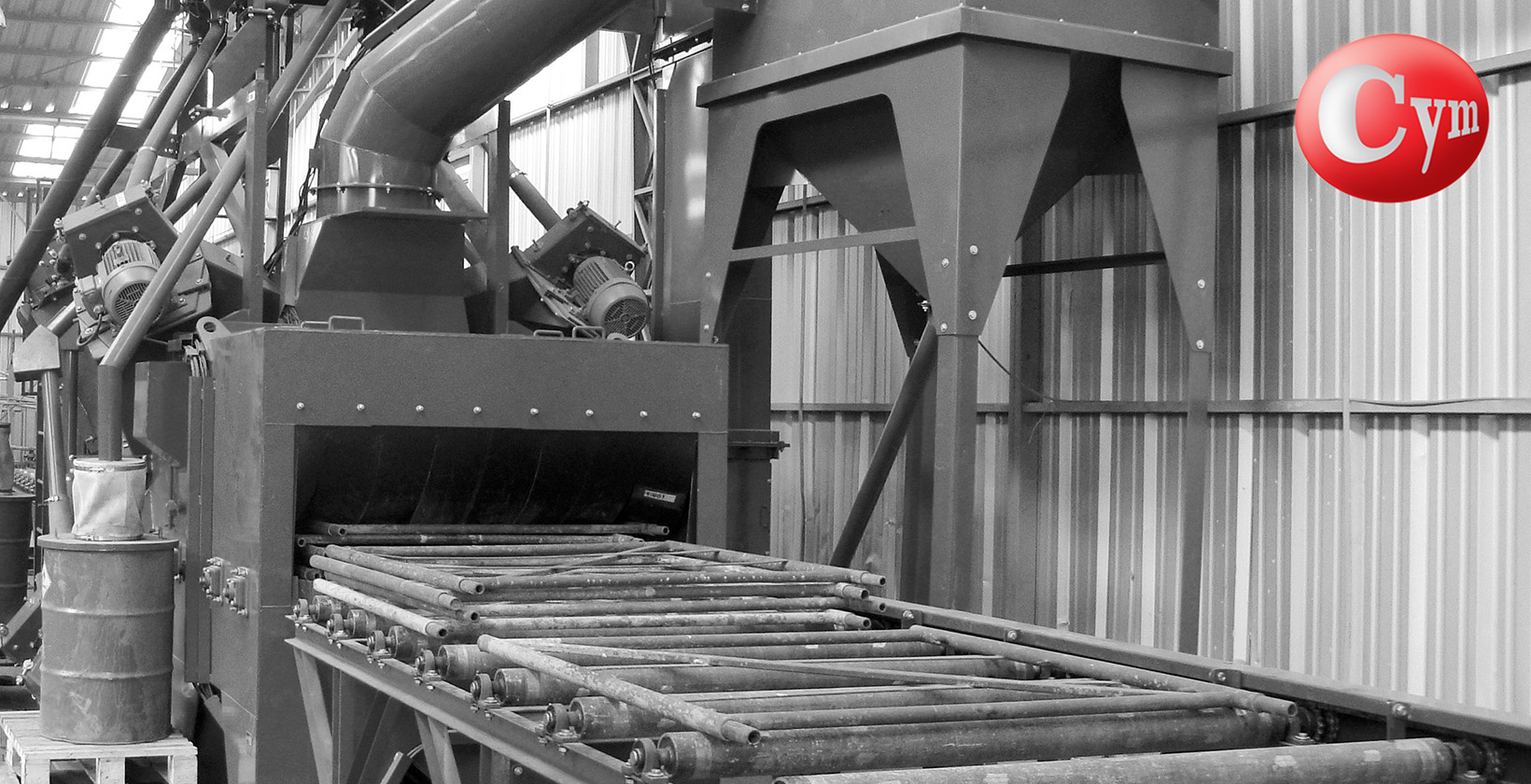

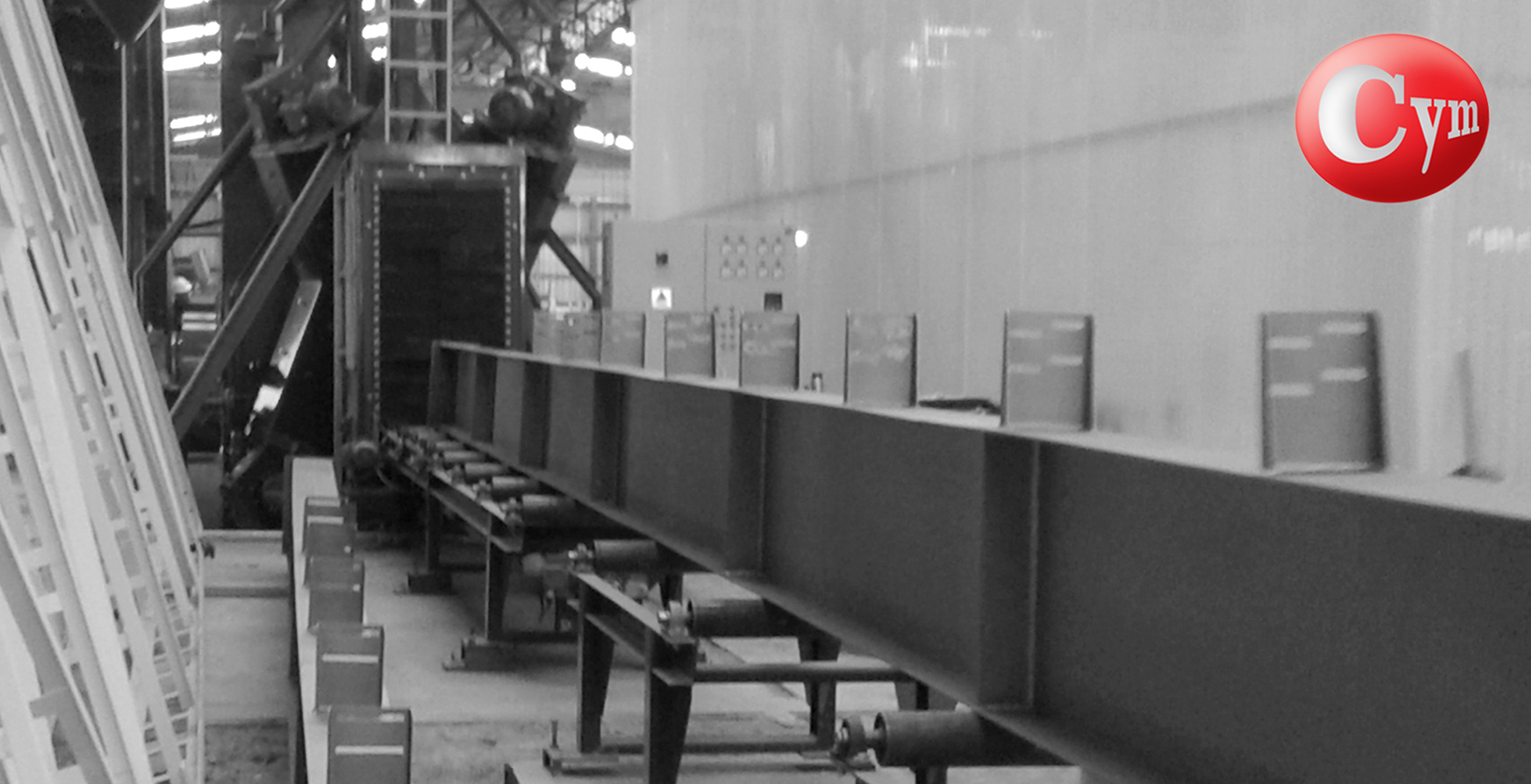

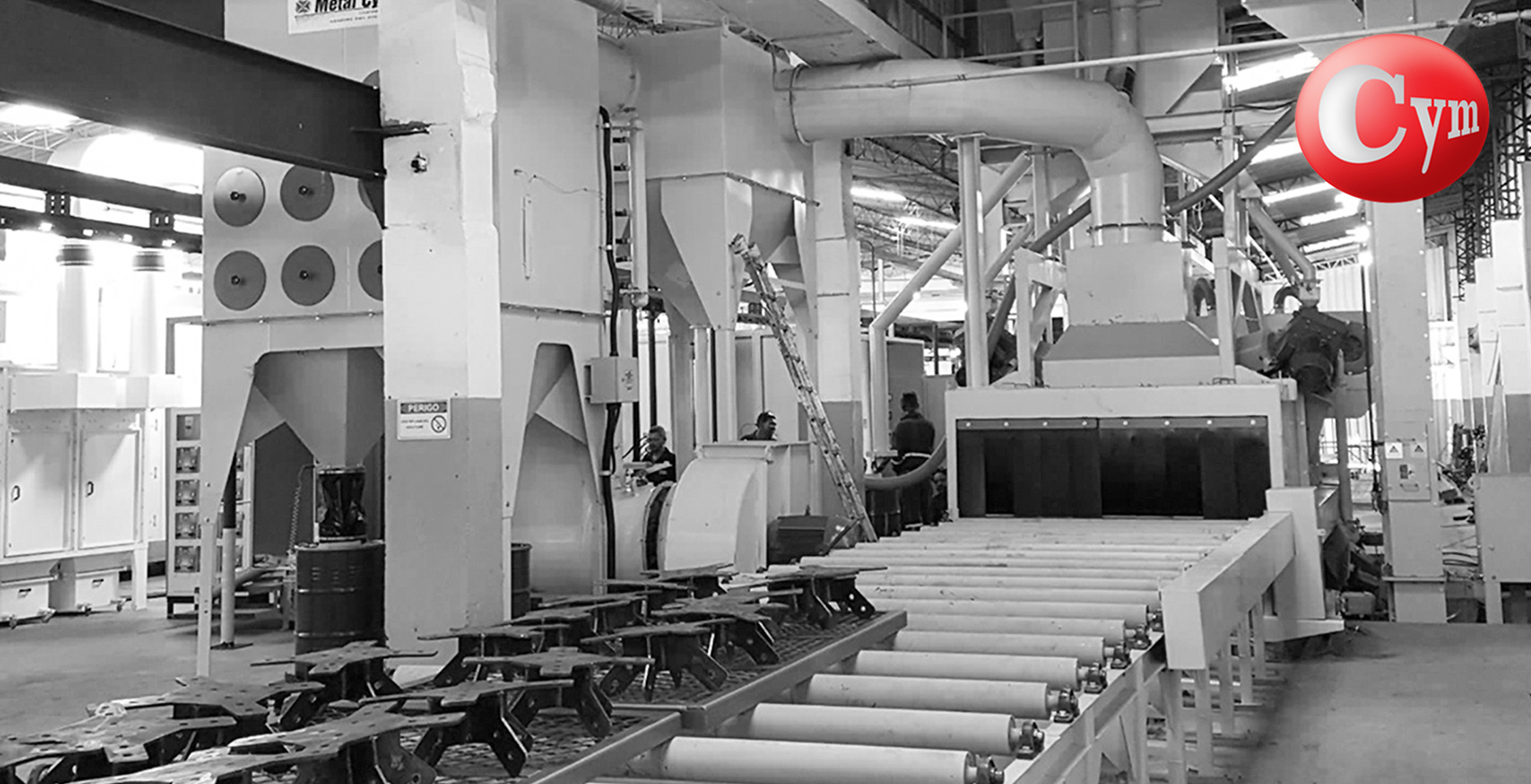

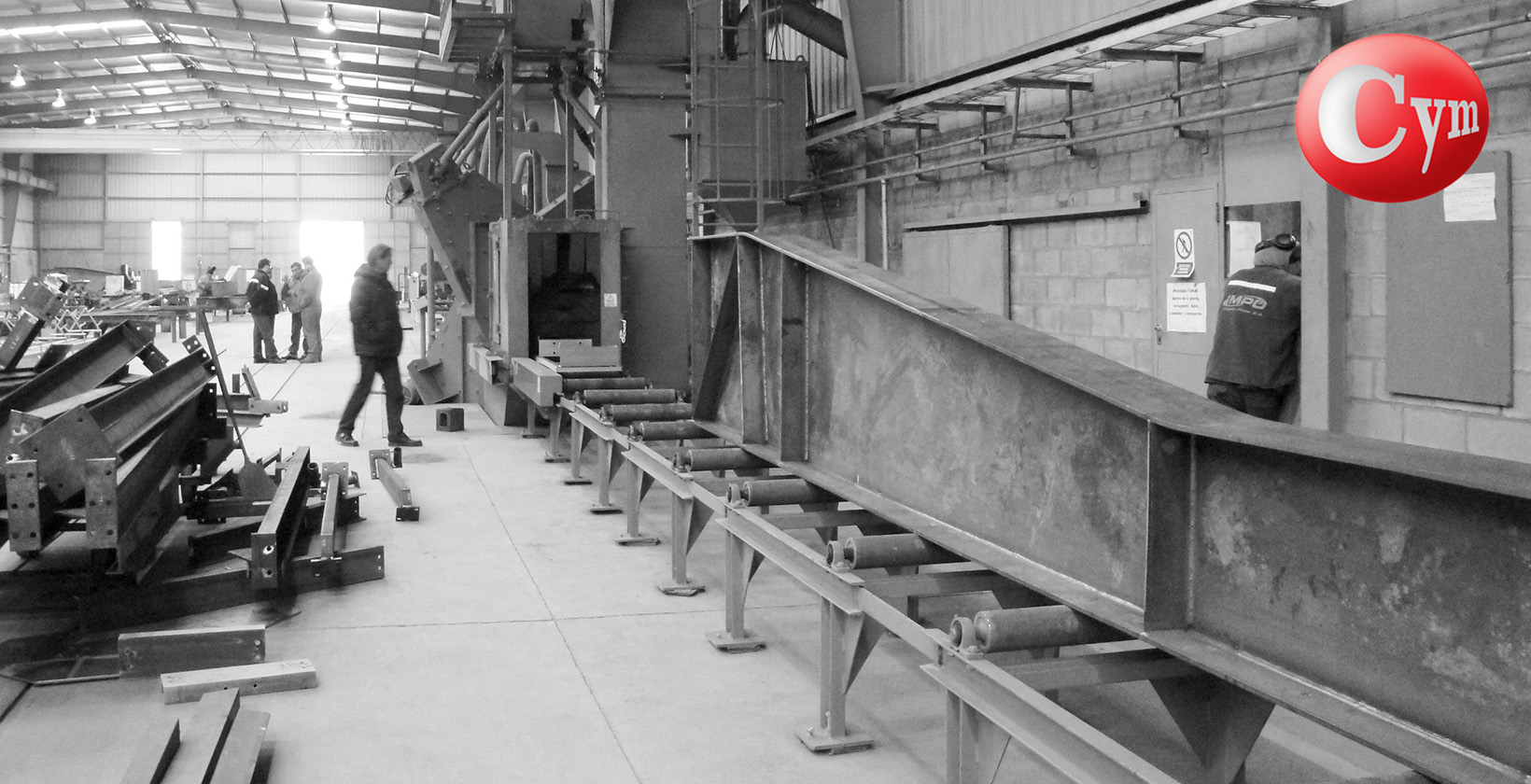

  • Transportador de peças com cama de roletes paralelos ou transportador aéreos.
  • Transfer para carga o descarga transversal  al transportador de rodillos paralelos para agilizar tiempos de proceso
  • Compartimento de retorno de granalha localizado na saída do gabinete que permite que um operador efetue a inspeção visual das peças processadas e retire o abrasivo que esteja depositado sobre as peças. A granalha uma vez retirada das peças retorna ao gabinete de forma automática.
  • Montagem em linha com instalações de pintura e forno “3D” evitando assim o manuseio desnecessário de peças alcançando uma excelente cobertura com o mínimo de  custo operativo.
  • Painel de comando e componentes elétricos - fabricados conforme as necessidades do usuário Norma IEC, NEMA, UE




PRODUCTOS RELACIONADOS



Banca de maderaDescripción generada automáticamente con confianza media

Imagen que contiene pequeño, tabla, montar a caballo, estacionadoDescripción generada automáticamente



Taladro Línea 1200 METEOR

Taladro ADM 1200 - 10 EJES

JATEADORAS PARA PERFIS E ESTRUTURAS



  Serra de Corte CNC

MESAS DE ASPIRAÇÃO PARA CORTE POR PLASMA OU OXICORTE

Calandra de Chapas e Placas




Ver Videos y descargas Relacionadas



Projetos Especiais: Caso o Equipamento que estejam consultando não se encontrar nestas páginas, entre em contato com nosso departamento de Engenharia ou Vendas, os quais iremos assessora-los para o desenvolvimento do melhor equipamento que atenda suas necessidades, buscando reduzir seus custos operacionais e aumentando a lucratividade em seus sistemas de produção.




Galeria Fotográfica

jateamento-estruturas-soldadas-est15x15-cym2

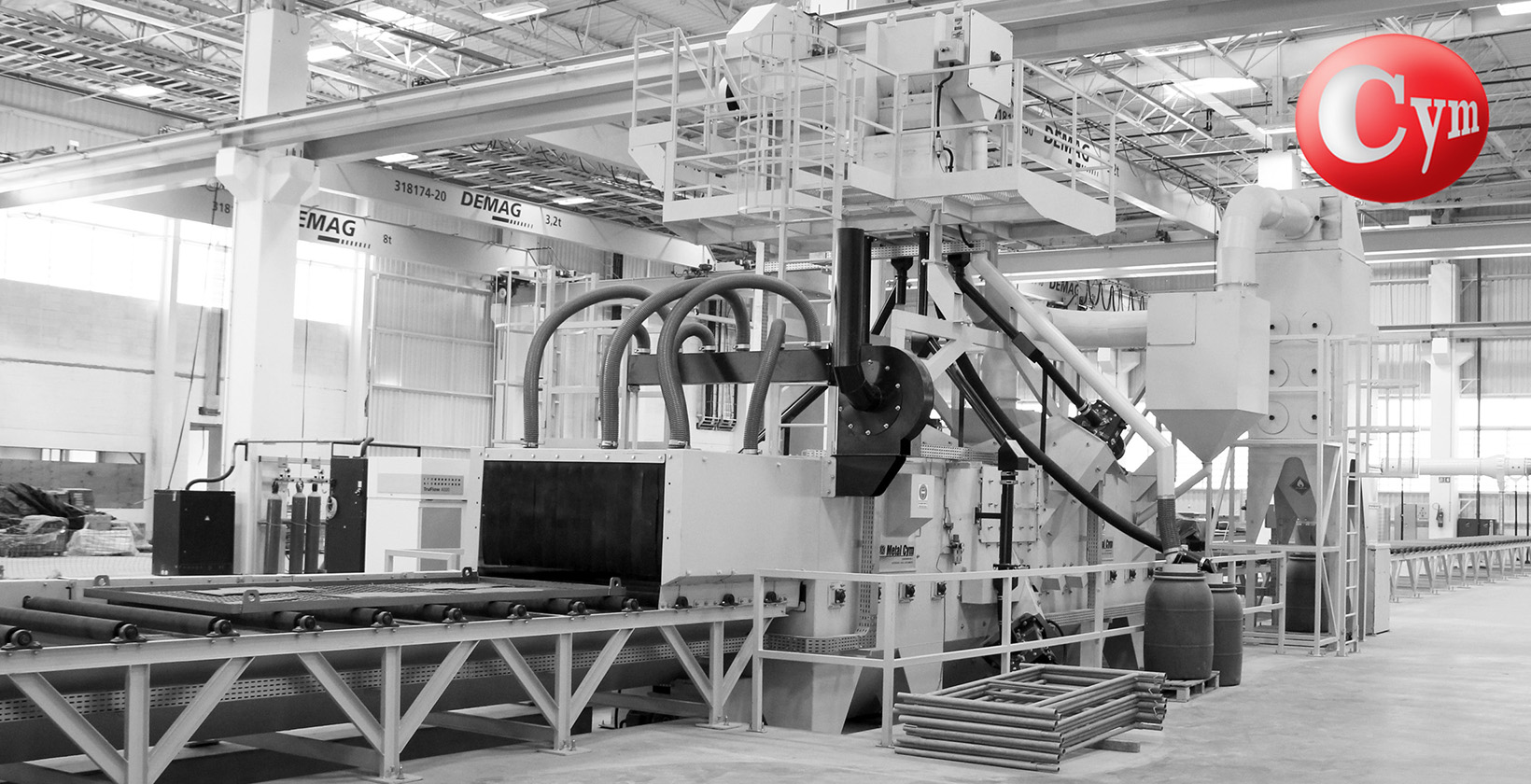

Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubo-per15x10I-cym
Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubos-per12x12-cymmateriales
jateadora-maquina-de-jato-de-areia-tubos-spools-estruturas-soldadas-perfis-tubos-est35x15-cymmateriales

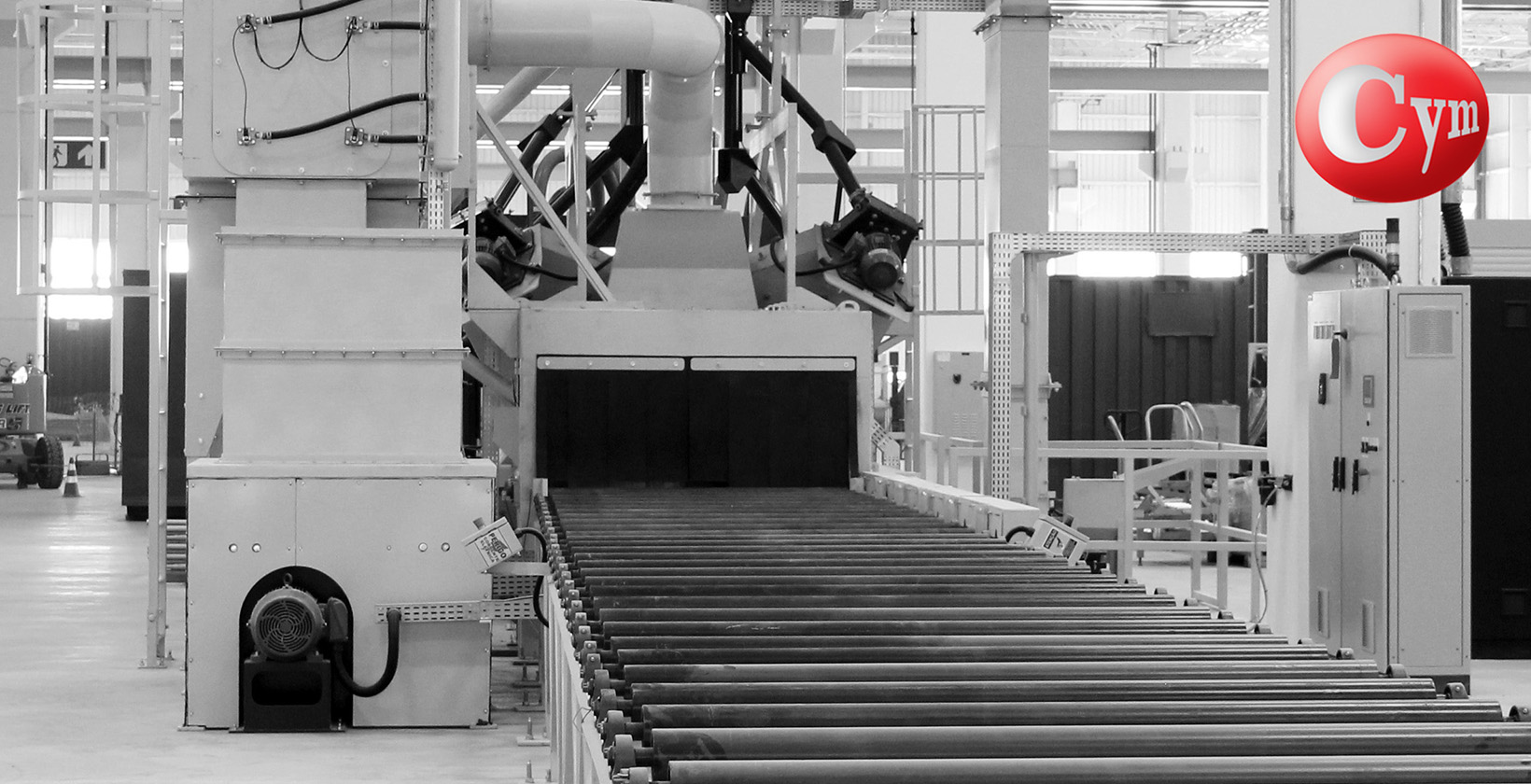

Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubo-agricola-per15x10I-cymmateriales

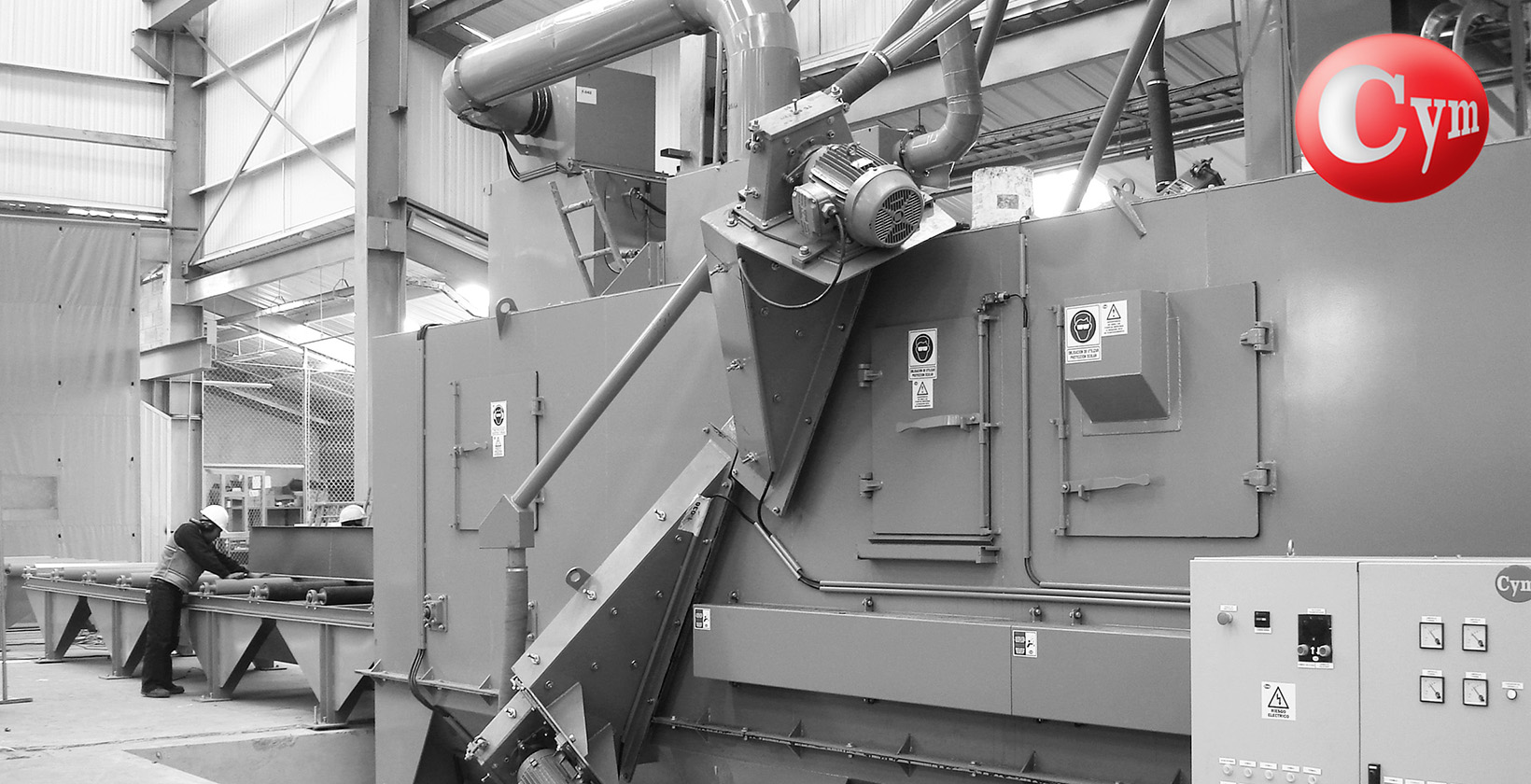

Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubo-per12x12I-cym
Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubos-est15x10-cym

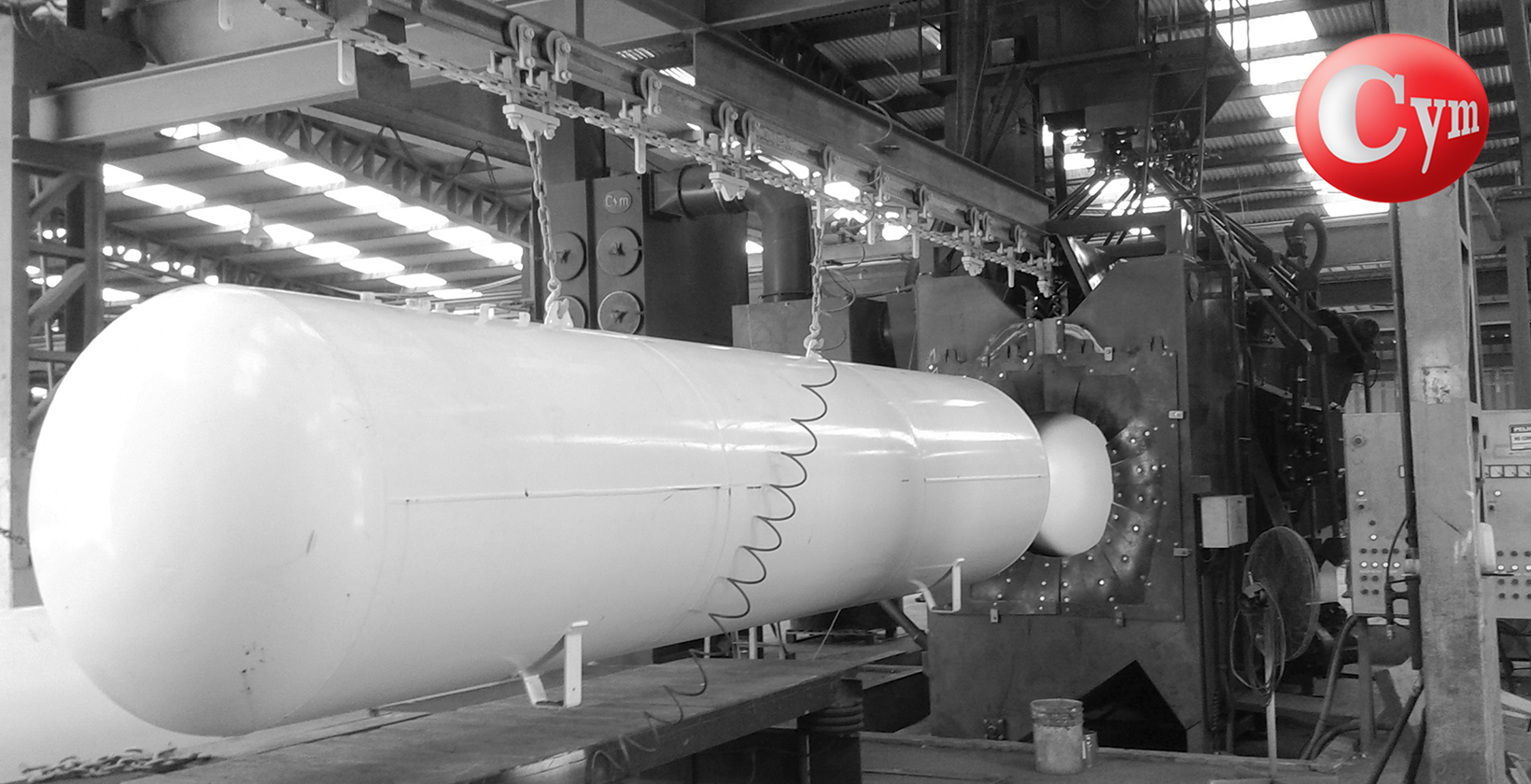

Equipamento-Maquina-de-jato-perfis-tube-estruturas-cym

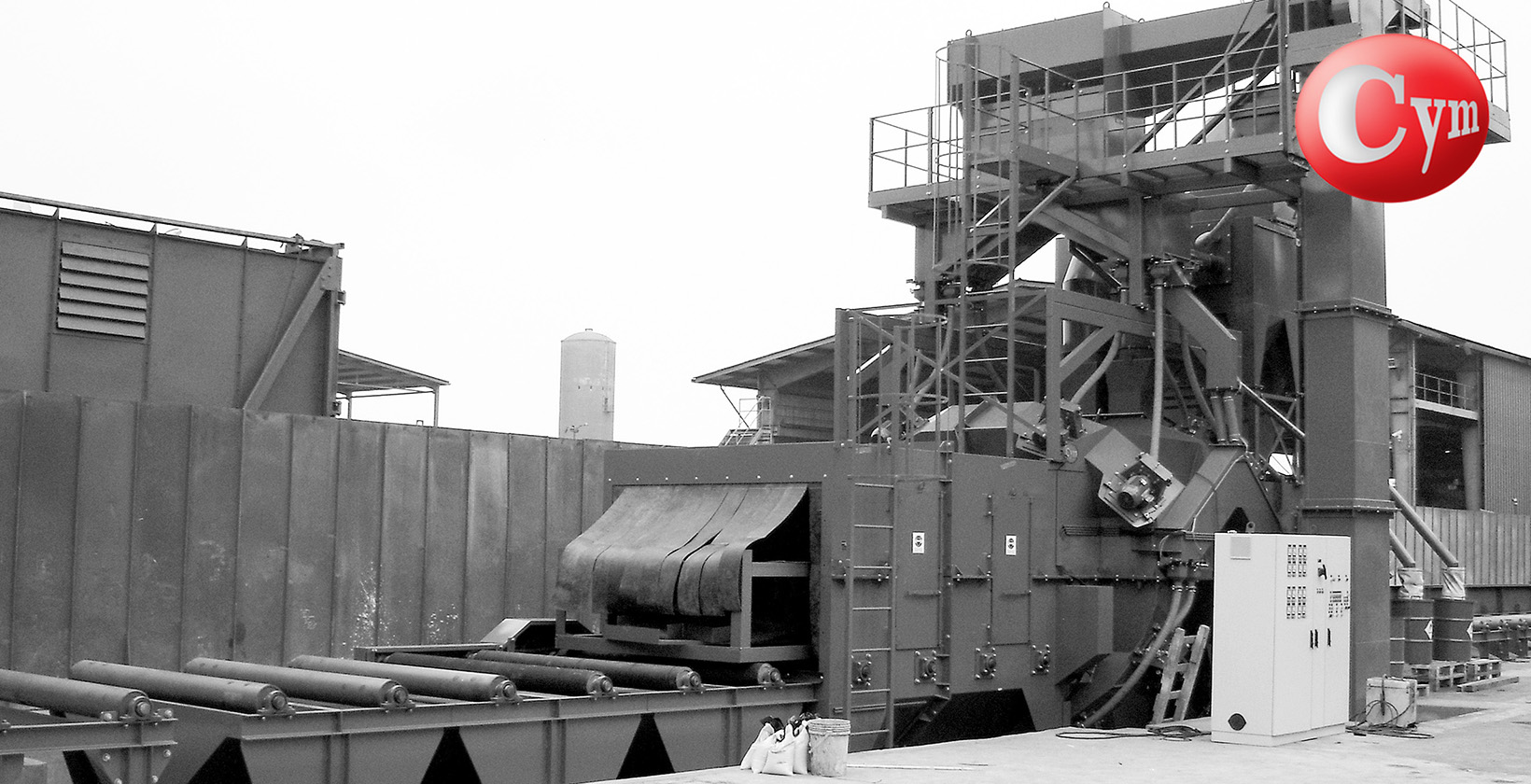

maquina-de-jateamento-estruturas-soldadas-perfis-est25x15-cymmaterials
jateamento-de-andaimes-e-estruturas-soldadas-est15x5-cym2
jateamento-estruturas-soldadas-perfis-est15x30-3D-cymmateriales2
maquina-de-jateamento-estruturas-soldadas-perfis-est15x30 3D-cym2

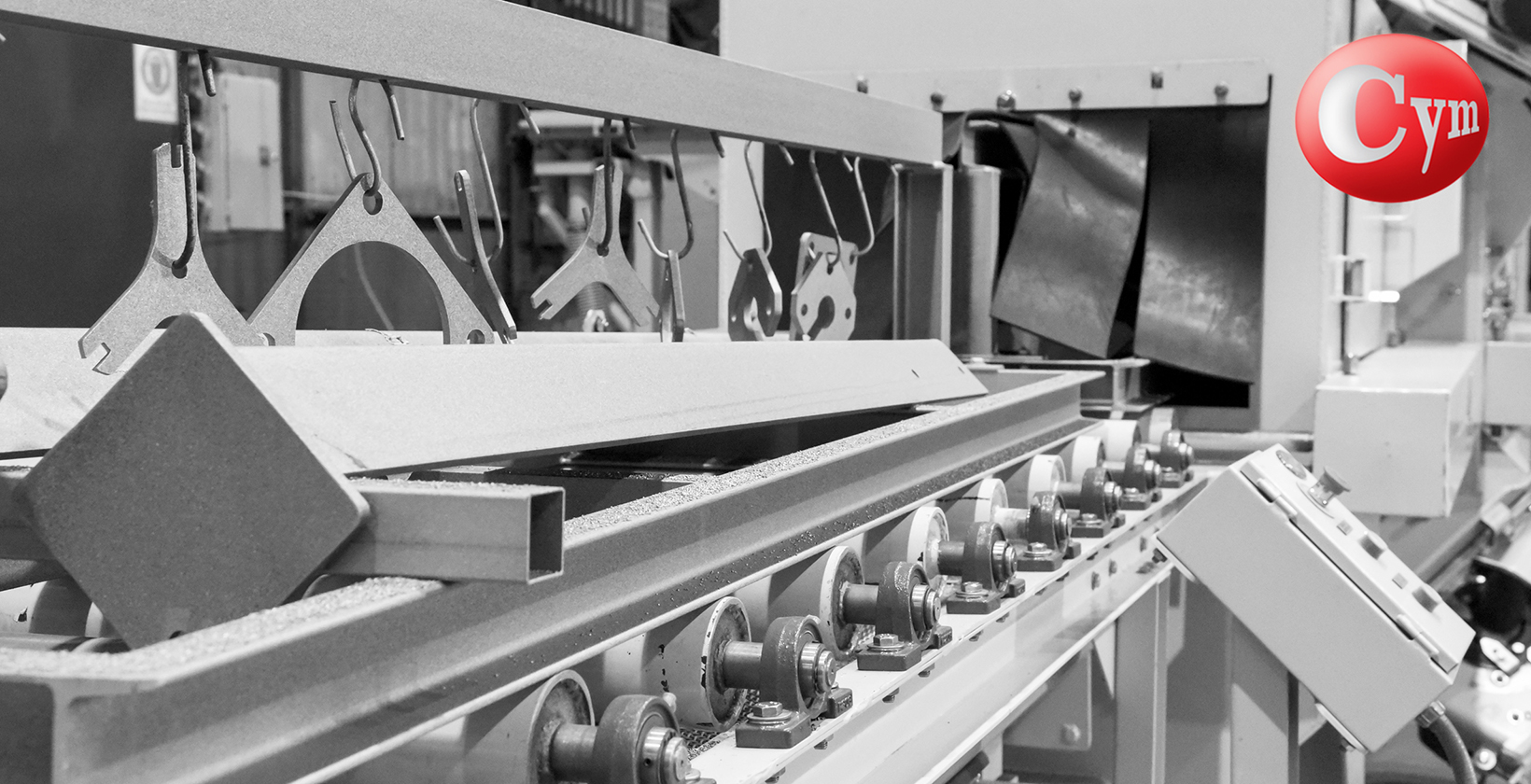

Equipamento-jateamento-perfis-estruturas-tubos-spools-cym-materiales-
jateamento-estruturas-soldadas-perfis-tubos-est25x15-cym
equipamento-jateamento-estruturas-tubos-pipes-cym-spools
maquina-de-jateamento-estruturas-soldadas-perfis-est15x20-cym2

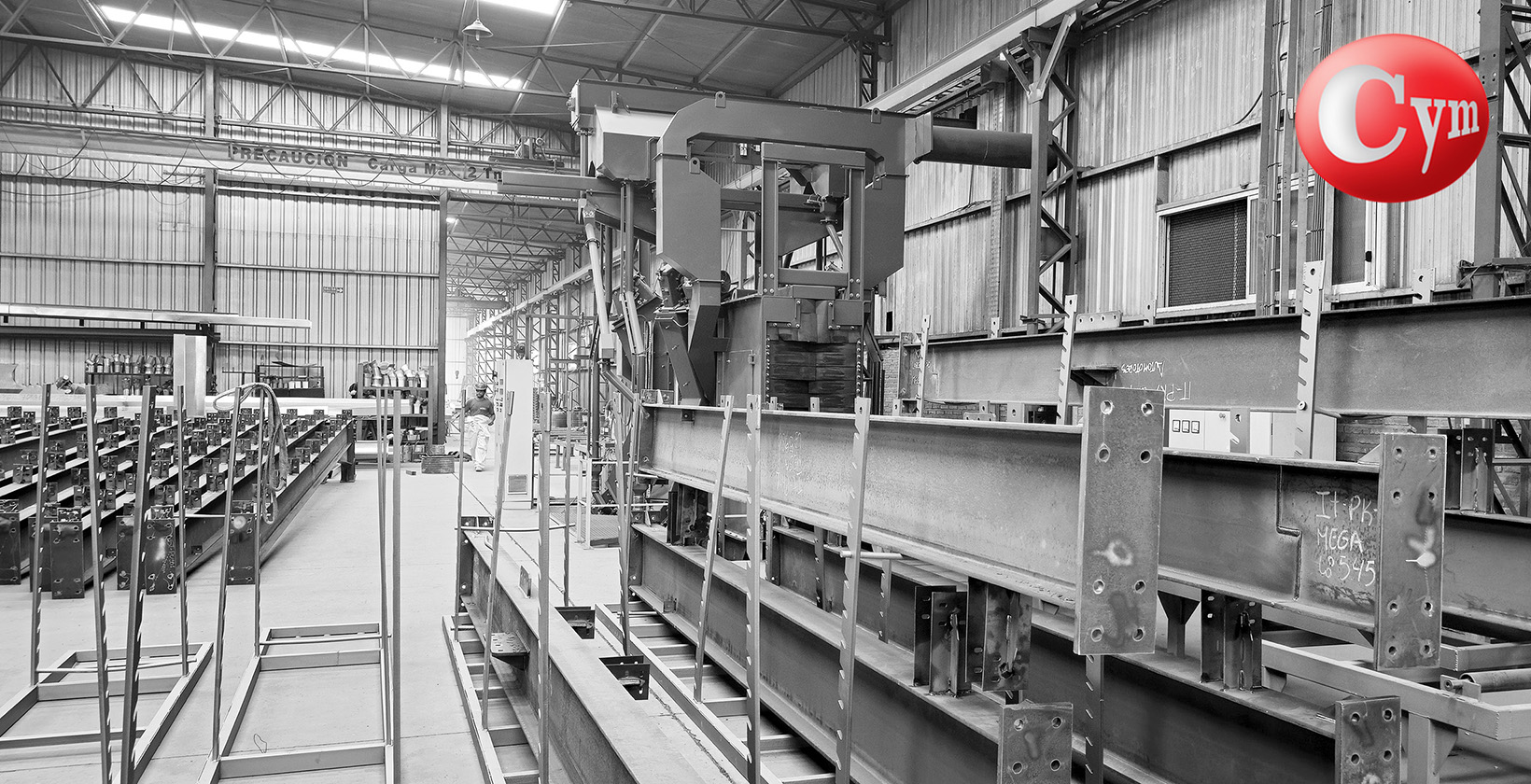

jateamento-estruturas-soldadas-est8x15-cym

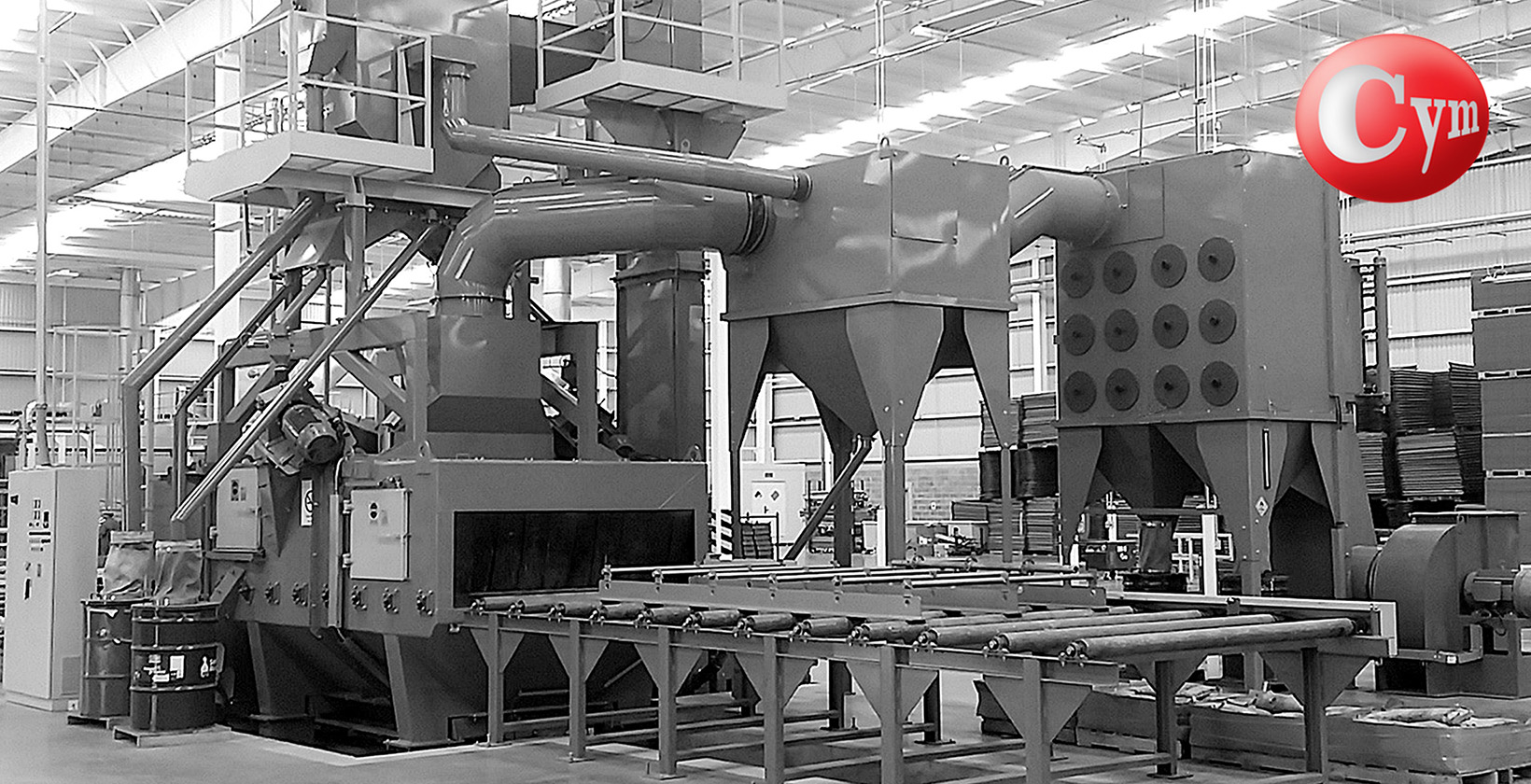

jateamento-granalha-estruturas-andaimes-soldadas-est20x5-cymmateriales

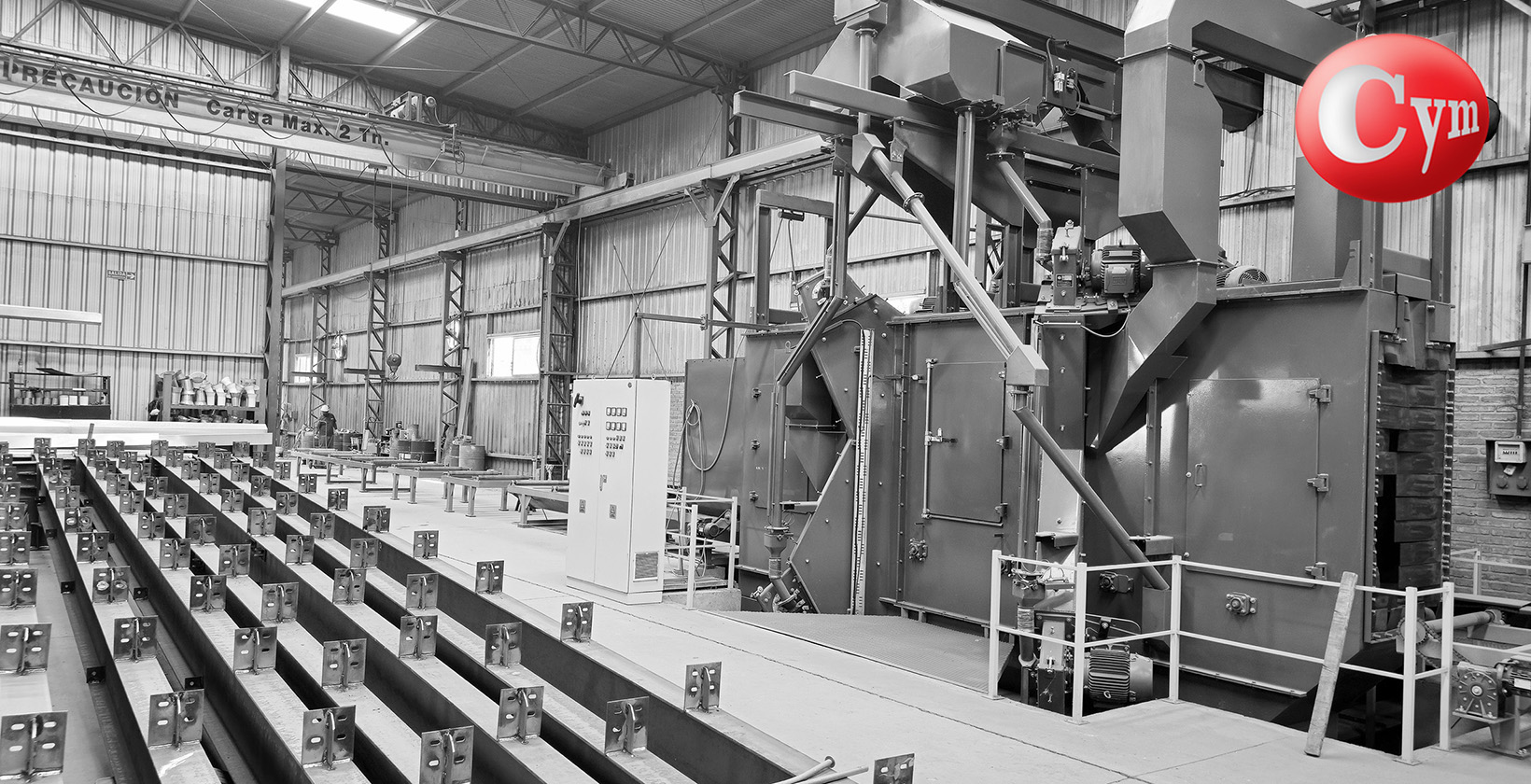

jateamento-estruturas-soldadas-est8x15-cym-2

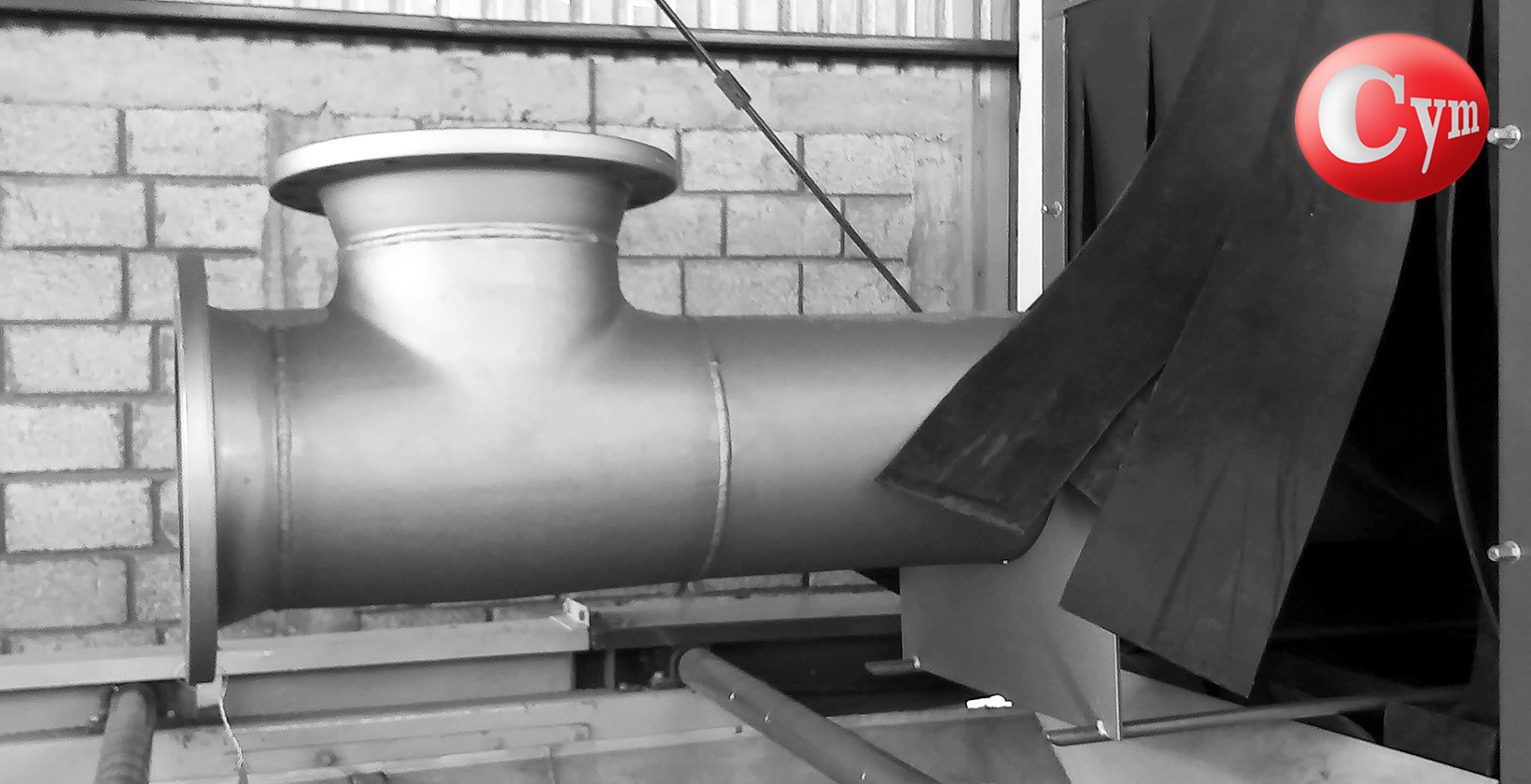

Maquina-jateamento-perfis-tubos-chapas-per12x12
jateamento-estruturas-soldadas-est15x20-perfis-Leons-powder-usa-cym

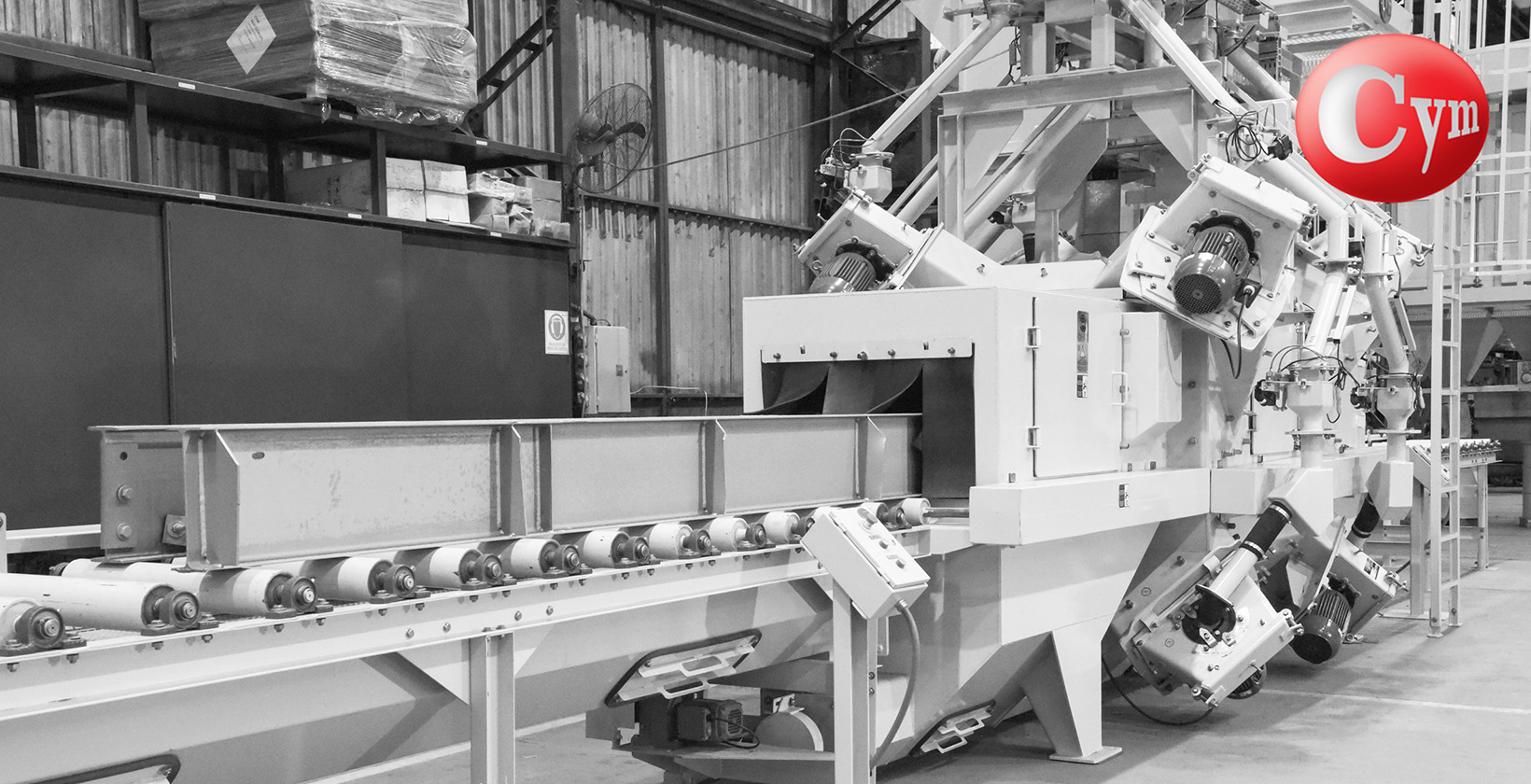

Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubos-per6x6-cymmateriales
jateadora-maquina-de-jato-de-areia-tubos-spools-estruturas-soldadas-perfis-tubos-PER6x15-CYMmateriais
jateamento-estruturas-soldadas-dobrar-tubos-perfis-tubos-est35x15-cym-canada

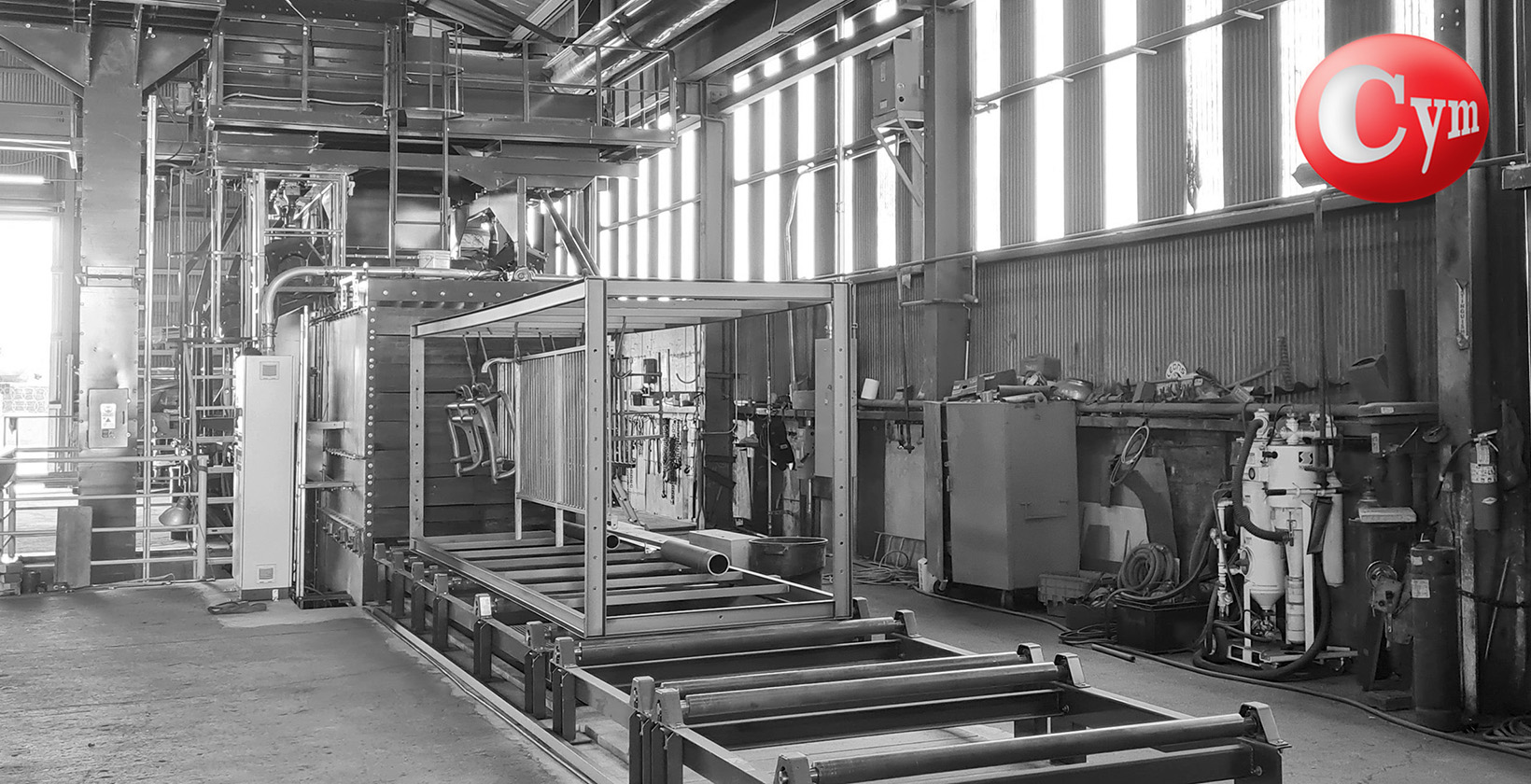

jateamento-estruturas-soldadas-est15x20-perfis-Leons-powder-usa-cym2
jateamento-e-pintura-estruturas-soldadas-perfis-est13x23-3D-cymmateriales
Maquina-jateamento-perfis-peri12x12

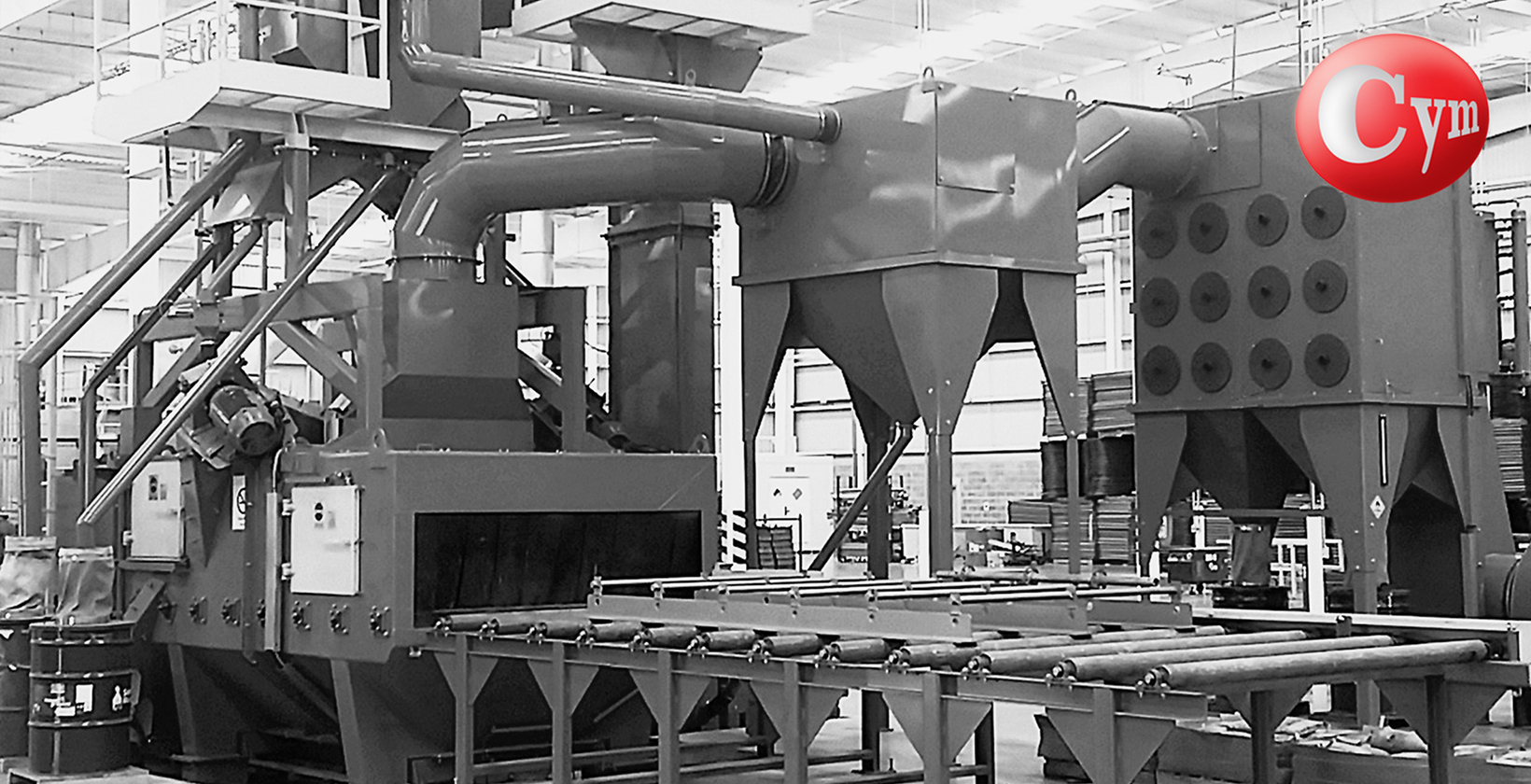

jateadora-perfis-estruturas-tubos-spools-tanques-cym
jateamento-e-pintura-estruturas-soldadas-perfis-est13x23-3D-caiman-cymmateriales3

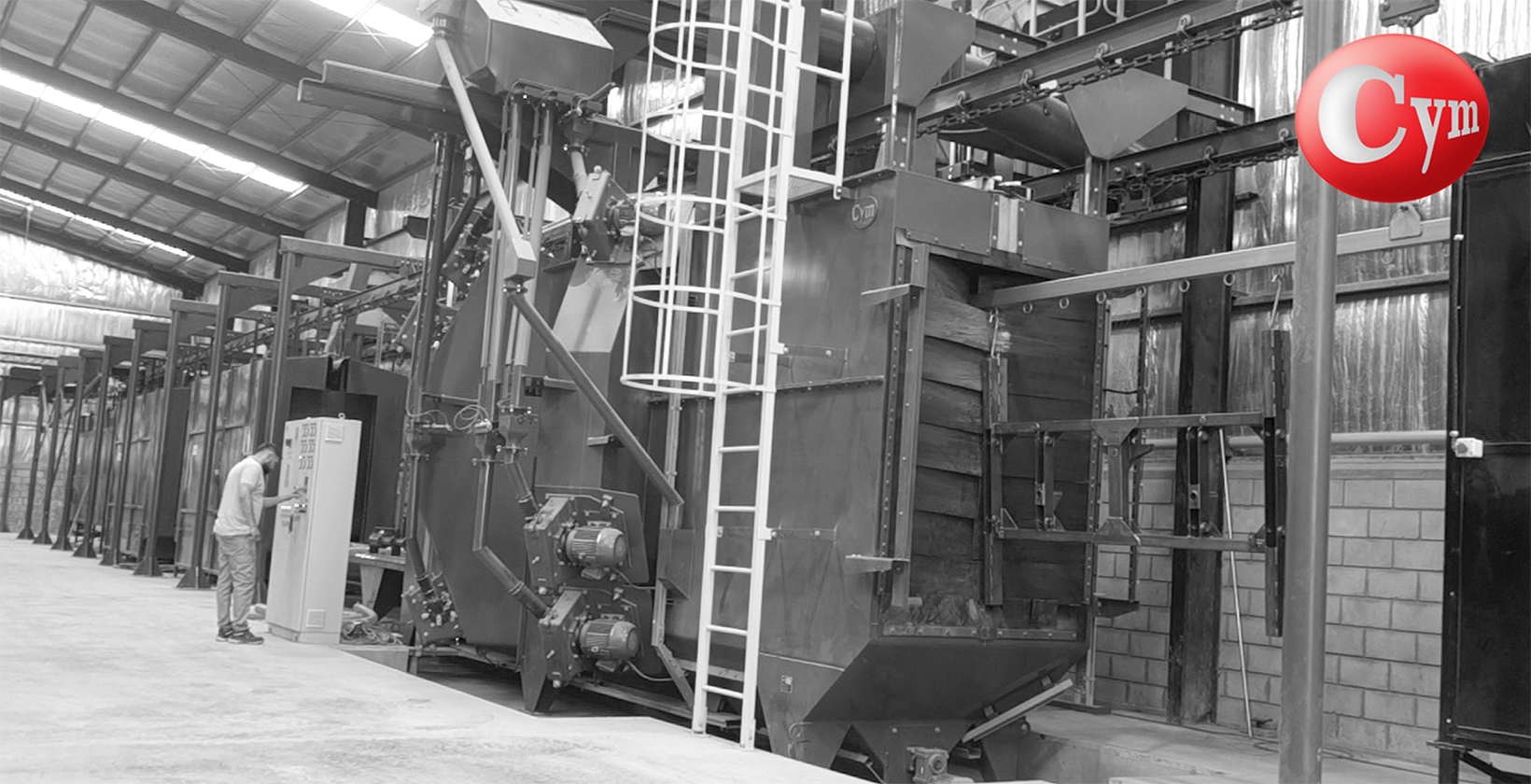

jateamento-e-pintura-estruturas-soldadas-perfis-est13x23-3D-caiman-cym-materiales3

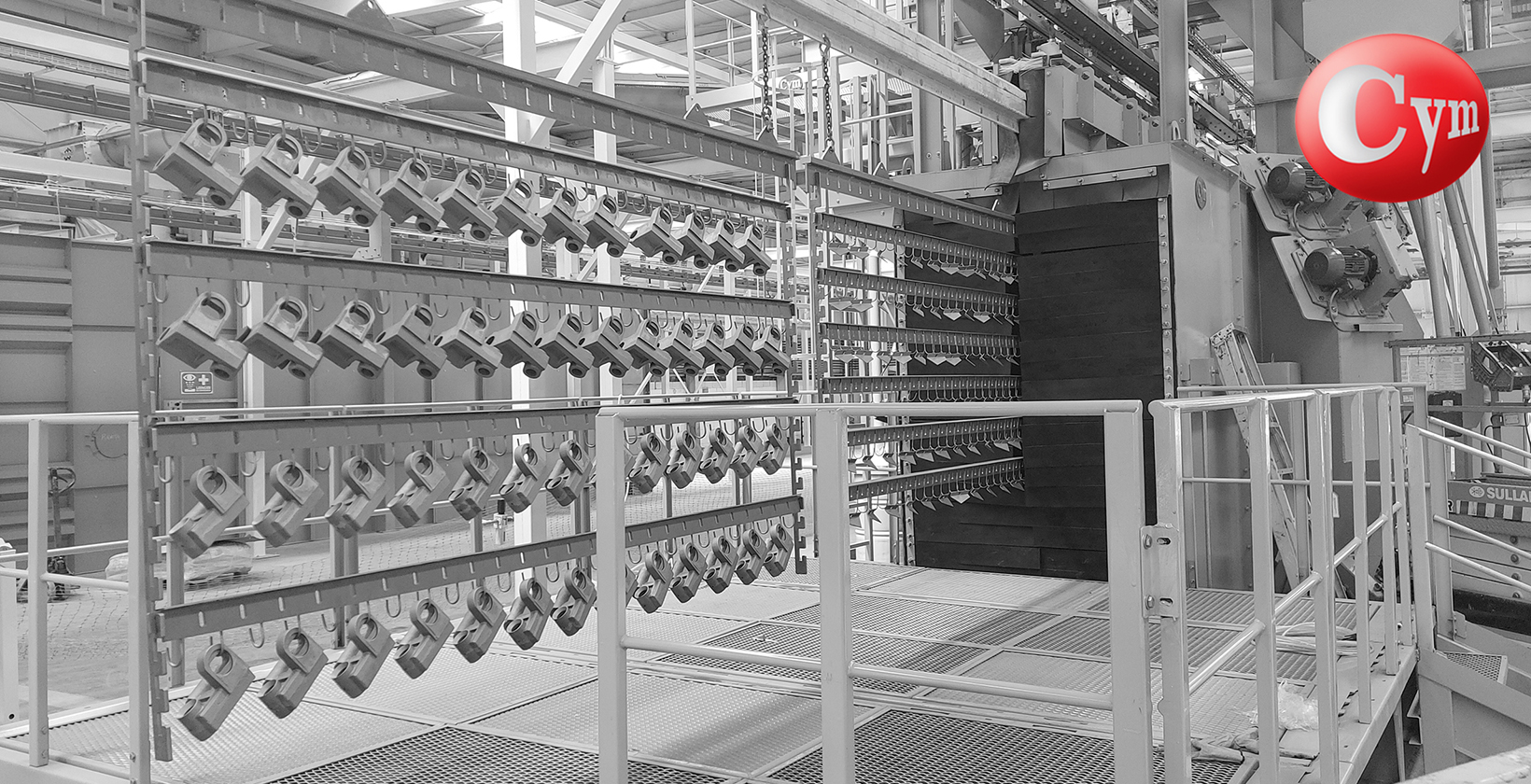

jateamento-maquina-estruturas-soldadas-profiles-est13x23-cym-pla-john-deere-3
Maquina-de-jateamento-tubos-estruturas-soldadas-perfis-tubo-est15x20-cymmateriales

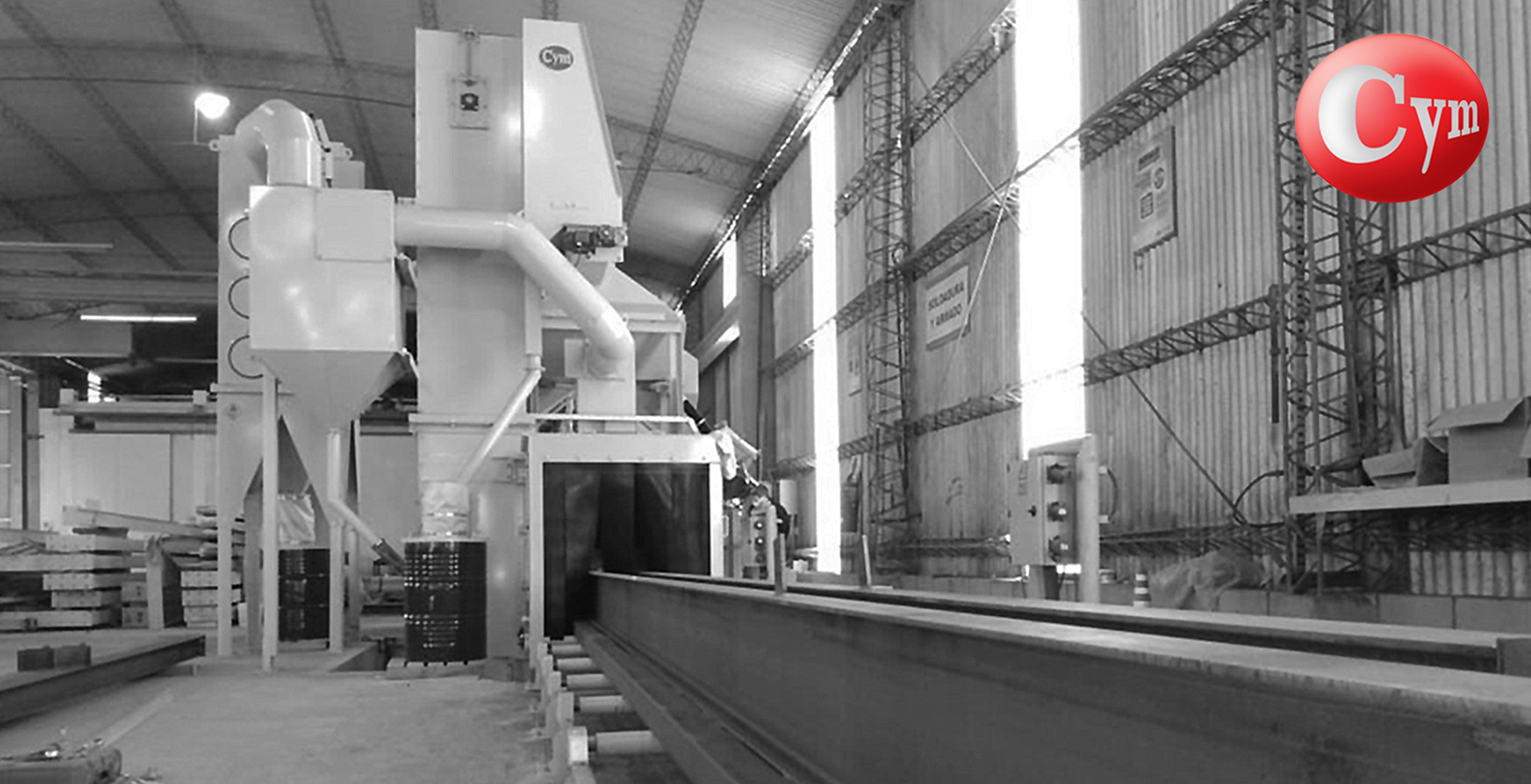

Equipamento-Maquina-de-jateamento-perfis-tube-estruturas-cym
