Turbinas de granallado

Cym Materiales Argentina e MetalCym Brasil  possuem uma ampla gama de modelos de turbinas de jateamento disponíveis, adaptando as necessidades específicas de cada cliente.

O jateamento através de turbinas centrífugas, é entre as técnicas de limpeza  superficial,  o método mais econômico atualmente,  não contaminando o meio ambiente. O princípio do jateamento se baseia no aproveitamento da energia cinética da granalha  ao impactar contra a superfície da peça, removendo carepas, óxidos etc. O rendimento do equipamento depende da  Qualidade, Quantidade, Velocidade e Direção da granalha. Destes  três últimos fatores dependem diretamente o correto funcionamento da turbina.

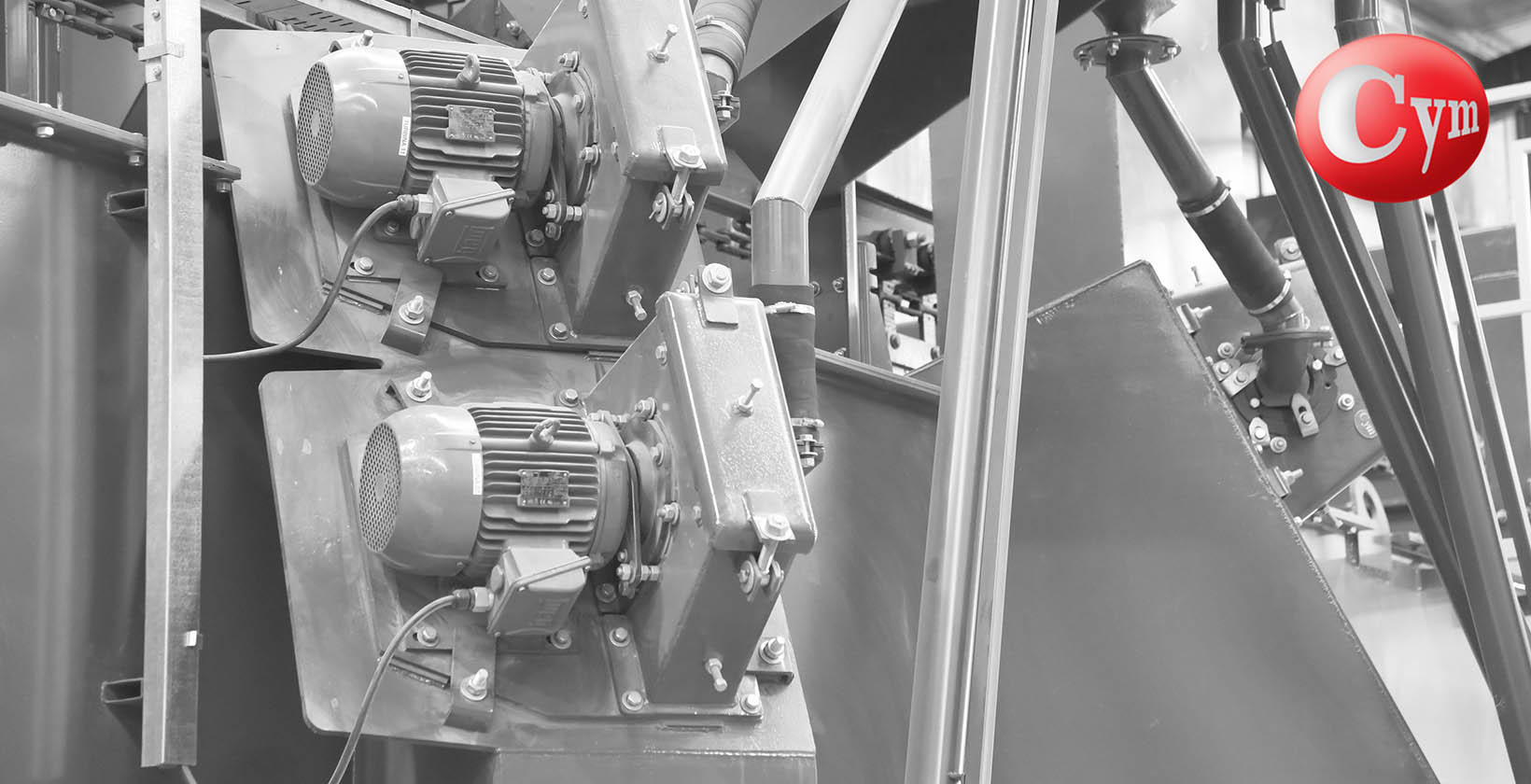

Os equipamentos de jateamento podem utilizar  uma ou mais  turbinas, posicionadas de modo que, o abrasivo atinja toda a superfície das peças que se deseja jatear. A quantidade de turbinas que irão ser colocadas no equipamento, é determinada pela forma e tamanho das peças.  Usualmente a potência  de jateamento instalada, é aquela necessária  para se obter o acabamento desejado em uma só passada e com  velocidade adequada.

Podemos dizer que a turbina é o coração da máquina, e tem decisiva  influência sobre a efeito do trabalho, o aspecto da superfície, o custo e,  com isso a rentabilidade do processo.

Principio de Operação:turbina-de-granallado-arrojando-granalla-cym-2

O funcionamento das turbinas de jateamento, é similar ao de um ventilador ou de uma bomba centrífuga.

As Turbinas arremessam o abrasivo mediante força centrífuga em direção, velocidade e quantidades determinadas.

O abrasivo ingressa na turbina através de um cotovelo em declive (codo), ou boca de alimentação,  vindo do reservatório superior de armazenamento. O rotor dá uma primeira aceleração na granalha, impulsionado-a para que passe  através da abertura que possue a caixa de controle e,  se dirige até as  aletas  ou  palhetas. A granalha é impulsionada pelas palhetas ou aletas, mediante força centrífuga, até as peças a serem  jateadas



Modelos de turbinas

  • Siete modelos de turbinas centrifugas de granallado con potencias desde 4 HP hasta 150 HP.
  • Caudales arrojados entre los 40 Kilos a los 1500 kilos de abrasivo metálico por minuto.
  • Velocidades de salida de granalla  desde 50 m/se a 110 m/seg
  • Tres modelos distintos de ancho de paletas  fina, estándar y ancha y diferentes cajas de control con aperturas de granalla de 25°, 30°, 40°,  50° y 60°
  • Acople en directo al motor a la turbina o indirecto con cañonera intermediaria entre motor y turbina
  • Dos diferentes modelos de ruedas de turbina: rueda monoblock y ruedas de acero cementado con paletas intercambiables
  • Com o novo sistema de posicionamento e fixação da caixa de controle evitando o risco de efetuar uma incorreta regulagem do ponto quente. Após regulado o ponto quente, não permite a modificação da posição da caixa de controle, a não ser que a mesma tenha que ser substituída. Desta forma garante que o operador durante a manutenção, não monte esta peça em outra posição que não seja a correta, o que ocorreria em um desgaste prematuro do revestimento interno da turbina, queda na produção, diminuição na qualidade do jateamento, etc.
  • Fechamento (blindagem) através de manchão de acoplamento com o eixo do motor ou eixo do mancal, e a carcaça da turbina (para ambos os modelos), que evitam fuga de granalha nestas zonas, permitindo assim a montagem da turbina em qualquer posição.

Projetos Especiais

Caso o equipamento que necessite não se encontra nestas páginas, por favor entre em contato com nosso departamento de engenharia e vendas, para que possam ajudá-los a desenvolver o melhor equipamento que satisfaça as suas necessidades, buscando reduzir seus custos operativos e aumentar a rentabilidade em seus sistema de produção.
